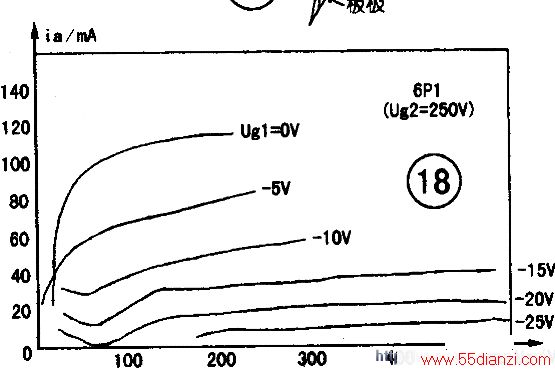

  束射管的屏极特性曲线见图18,和五极管的屏极特性曲线很相似。



www.55dianzi.com

  电子管电压放大器

  电压放大器的任务就是将各种微弱的信号电压进行放大后,去推动功率放大器。电压放大器和功率放大器虽然都起到放大作用,但它们的输入、输出量是不一样的。电压放大器的输入、输出电流都非常小,因而总功率很小。功率放大器输出的电压、电流幅度都较大。因而总功率较大,即输出一定的功率去推动负载(如扬声器等)。

  在学习电子管电压放大器的工作原理之前。应先了解电子管电压放大器的一些基本电路及其特点。一般有以下4种。

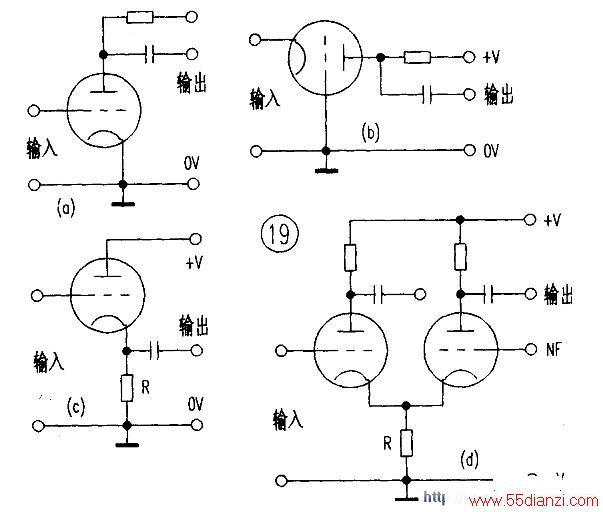

  1.共阴极电路,如图19(a)。是音频放大器中最常用的电路,其特点是输入阻抗低,输出阻抗高。主要优点是它的增益最大。

  2.共栅极电路,如图19(b)。其特点是输入阻抗高。输出阻抗高。主要优点是输入输出传输特性的线性度非常好,主要用于高频放大。

  3,共屏极电路,如图19(c)。该电路又称为阴极跟随器,其特点是输入阻抗高。输出阻抗低。主要用于使高阻抗输入信号转变成低阻抗输出的同一信号。

  4.差分放大电路,如图19(d)。其特点是两只三极管(一般采用双三极管)工作在对称状态,能够有效抑制外界干扰、噪声信号。具有良好的性能。

  下面重点分析电子管共阴极电路的工作原理。图20(a)是一个简单的电压放大器电路。

  这个电路需要选择的只有栅偏压类型和屏极负载类型。其工作过程是:当栅极没有信号电压输入时,电子管处于静止工作状态,它的输入回路和输出回路中的电压、电流都是直流,此时栅极回路只有栅偏压Eg,屏极回路有一定的屏流(直流)Ia0,由于Iao流过负载电阻Ra.产生电压降,其值等于IaoxRa,因此屏极与阴极间的实际电压IJao=Ea-IaoxRa,Iao为屏流直流分量。Ua0为屏压直流分量,如图20(b)所示。

  放大器的基本工作原理

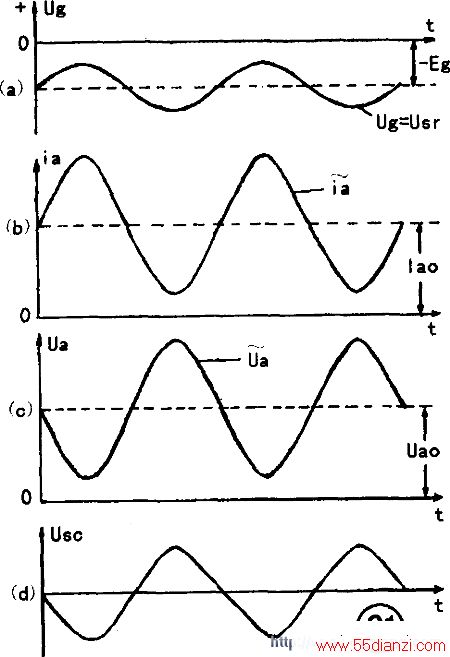

  我们仍然以上期图20的基本电路来进行说明。当有正弦波电压usr输入时,则电子管栅极与阴极之间的电压ug是:ug=-Eg+Ug=-Eg+usr,就是在直流电压上叠加了一个交流电压,其波形如图2l(a)所示,ug是栅压的交流分量。我们从电子管的屏栅特性曲线可以看到,栅压增加时屏流增加,而栅压减小时屏流减小。所以屏流的直流分量也在Iao的基础上变化,如图21(b)所示。它的变化部分称为屏流的交流分量,用ia表示。当屏流变化时。如果屏流增加,屏极负载电阻Ra上的电压降增加,而Ea是固定不变的,所以Ua将相应地减小。反过来屏流减小时,ua将相应的增加,因此Ua也是在Uao基础上变化的,不过变化的方向刚好和屏流、栅压的变化方向相反,波形如图21(c)所示。Ua的变化部分称为屏压的交流分量,用Ua表示。

  如果在电子管的屏极上接一个耦合电容器Coh.ua的交流分量将经过Cd、输出,这就得到放大的输出电压Usc,而ua的直流分量Uao被电容器Coh隔离,即usc=ua,如图21(d)所示。

  从图21的电流、电压波形可以得出以下结论:

  1.输出电压usc和输入电压是同频率的正弦波交流电压,而usc的幅度比usr大,说明电路有放大电压的作用;

  2.放大器的输出电压usc和输入电压usr的相位相反(共阴极电路),即usc和usr在相位上相差180°,这种现象称为放大器的反相作用;

  3.幅度比输入电压大很多的输出电压是屏极电源Ea提供的,放大的过程是一个能量的转换过程。放大器就是利用电子管栅极的控制作用。把屏极电源供给电子管的直流电压,转换为与输入信号电压相似的交流电压。

  所以放大器实际上是一个能量控制、转换装置,它利用信号电源通过电子管的扩展作用,将供电电源的能量转换为我们所需要的形式以供给负载。

  电子管放大电路还有一个非常重要的特点,就是电路中~般都存在着直流分量和交流分量两种成分,即电路中有直流遥道和交流通道,其中直流电流和电压决定电子管的直流工作状态,交流电流和电压代表信号的变化情况。



www.55dianzi.com

  电子管放大器的基本分析方法

  电子管放大器的分析方法最常用的是图解分析法和等效电路分析法。

  一、圈解分析法

  电子管的特性可以用特性曲线来表示。因此可以利用电子管的静态特性曲线来分析放大器的工作情况,这种分析方法称为图解分析法。

  1.静态工作情况

  放大器在没有信号电膻输入的情况下,电子管处于静止工作状态,这时它的输入、输出回路中的电压、电流的数值都是直流。

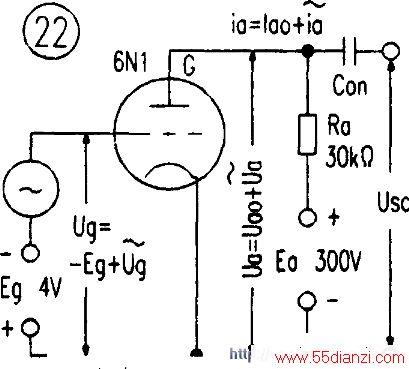

  (1)静态工作点。以常见的电子管6Nl组成的放大器为例(图22),屏压Ea=300V,栅压Eg=-4V,屏极负载电阻Ra=30kΩ。在没有信号电压输入的情况下,试用图解法求出屏流Iao和屏压Uao的静态值。

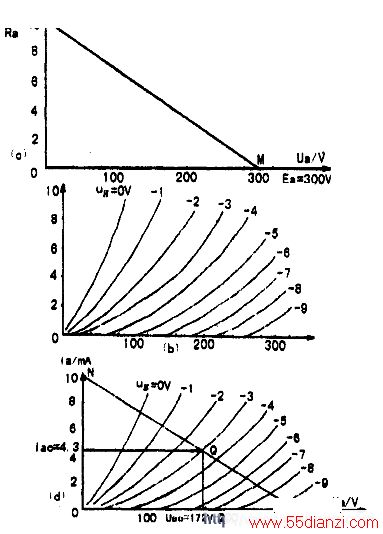

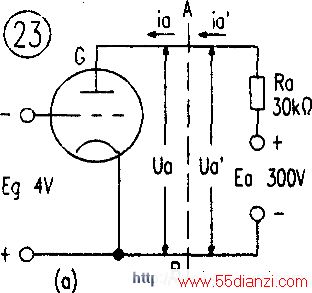

  为便于分析。暂时将放大器的屏极回路以线段。AB分隔为两部分。如图23(a)所示。左边总电子管G部分,它的ia与Ua的关系由图23(b)的屏极特性曲线确定,右边是负载部分,屏极电源Ea与屏极负载电阻Ra串联。端电压Ua可以用克希荷夫第二定律(回路电压定律)求出

  上式是一个一次方程。在数学上一次方程代表一根直线。根据这个方程,将Ea、ia、Ra各值代入上式,设U′a=O时.则  300/30=10mA,可在纵坐标上找得一点N=10mA:再设i′a=O,那么U′a=Ea=300V,可在横坐标上找得一点M=300V,如图23(c)所示。由于公式  是电子管负载部分直流通道的方程,因此连接M、N两点的线段就称为放大器的直流负载线。所以实际上两组曲线是重合在一起的,如图23(d)所示。已知栅偏压  即电子管G工作在

  那一条屏极特性曲线上。同时Eu与Rb串联的电路决定了ia和Ua必须在直流负载线M、N上,要同时满足这两个条件。在整个坐标系上只有一个特定的交点Q.所以Q点称为放大器的静态工作点。其对应的屏流Iao=4.3mA.屏压Uao=171V,这就是屏流和屏压的静态值。

  静态工作点表示:要使放大器中的电子管正常工作。必须在其各电极间供给适当的直流工作电压。

  当放大器加入交流信号电压时,电子管各极间的电流、电压就会由静态时的Iao、Uao和Eg等值开始随信号电压的变化而变化。





  (2)电路参数对直流负载线与静态工作点的影响

  前面我们分析了一个参数已经确定的放大器的负载线与工作点,而当电路参数改变时。负载线与工作点也要随着改变,因为对应于不同的栅压。电子管的屏流和屏压之间的关系也不同。这些影响一般有以下两个方面。

  1)栅偏压E。的影响。如果保持屏极电源电压E。和屏极负载电阻R。
