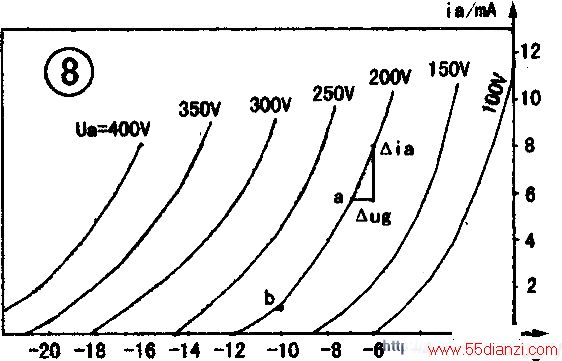

跨导最大。并且差不多是固
定的。在弯曲部分跨导值减小。电子管手册上的跨导值,都是指直线部分的跨导值。
二、内阻电子管内阻的定义是:
在栅压不变时,屏压ua在某一工作点上变化一微小增量将引起屏流相应地变化一个增量
它们的比值称为内阻,用符号Ri表示,即
单位为kΩ
内阻的物理定义是:在栅压不变的条件下。要使屏流变化1mA,屏压需要变化多少伏。它说明屏压对屏流的控制能力,内阻越小,屏压控制屏流的能力就越强。

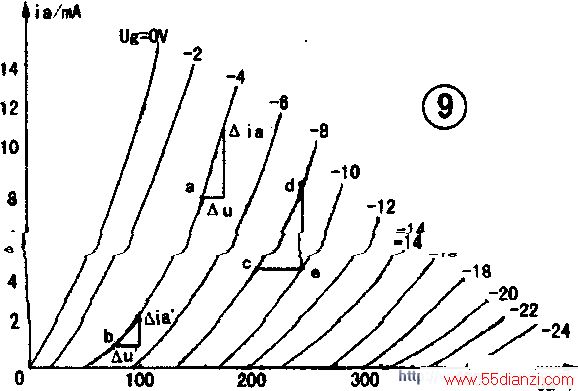

内阻也可以从屏极特性曲线簇上求出,图9中在工作点a时屏压为160V,栅压为一4V.使栅压保持不变,屏压由160V增加到180V(即△ua=20V),屏流从8mA相应地上升到11mA(即△ia=3mA),贝IJa点的内阻为
同样由于电子管的屏极特性曲线不是直线。所以曲线上各点的内阻也不相同。
例如在工作点b时。用同样方法求出该点的内阻为20kΩ。从图9可以看出。工作点a时的和工作点b时的
值相等的情况下,
要比
大得多,即工作点a的内阻比b点的内阻要小。可见内阻和跨导相反,曲线越陡(即斜率越大)时,内阻越小,曲线越平直(即斜率越小),则内阻越大。
三、放大系数
放大系数的定义是:屏变化一微小增量 为了保持屏流不变,栅压ug必须相应地变化一个
,
与
的比值取绝对值,称为放大系数,用符号μ表示,即
放大系数是一个无名数,没有单位。上式中为了保持屏流不变。
和
的符号必定相反,如屏压增加而要保持屏流不变,栅压必须更负,它们的比值是一个负数,而放大系数是一个正数,所以要取绝对值。从上一节图9的屏极特性曲线可以看出,当栅压为-SV,屏压从210V(c点)增加到250V(d点)时,屏流从4.5mA.
增加到8.5mA.要使屏流保持在4.5mA,栅压必须从-8V减小至一10V(e点)。
放大系数是表示栅压对屏流的影响大多少倍。例如某种电子管的放大系数是90,就是栅压对屏流的控制能力是屏压的90倍。
四、电子管的跨导S、内阻Ri和放大倍数u之间的关系
电子管的三个参数S、Ri和μ之间的关系可以用下式求得:因为增量
与
一定是同符号的即ua是正时,
也一定是正的,ua是负时,
也一定是负的,所以
以上这个方程称为电子管的内部方程。如果知道了3个参数中的任意两个,就可以求出另一个。
五、极间电容及其影响
被电介质隔开的两个金属体之间存在一定的电容。电子管的电极是用金属制造的,并被真空所隔开。因此各电极之间也存在电容,叫做极间电容。

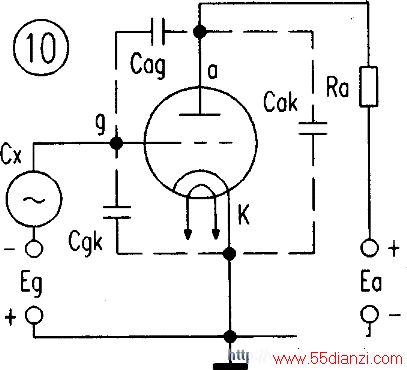

电子三极管有3个电极,如图10所示。根据它们所处的位置不同。它们的名称也不同。栅极和阴极之间的电容Cgk叫做输入电容,屏极和阴极之间的电容Cak叫做输出电容,屏极和栅极之间的电容叫做Cag叫做跨路电容。
三极管的各个极间电容量大约在1~20pF范围内。输入电容Cgk和输出电容Cak,虽然会使输入、输出的电容量加大,但影响并不很严重。对电子管工作性能影响最大的是跨路电容Cag。低频时Cag的容抗很大。对电路影响小,但在高频时,Cag的容抗下降。一部分屏极回路中放大了的交流电压就会通过这个电容返回栅极回路,这种现象称为反馈。反馈的电压附加到栅极的信号电压上。这时如果反馈电压与原信号的相位相同。那么输入回路的信号电压将会增大,因此屏极回路负载上得到的交流电压也会增加,又使更大的电压通过Cag反馈到栅极回路,如此继续下去。结果使三极管的工作变得极不稳定。甚至有可能产生自激振荡出现啸叫声,使放大器不能正常工作。这是三极管的主要缺点。
一、五极管的构造
在三极管的栅极和屏极之间加入另外两个电极,就构成了五极管(如图11所示)。五极管除了阴极和屏极之外。还有3个栅极:第一栅极g1叫做控制栅极,简称栅极,第二栅极g2叫做帘栅极,第三栅极g3叫做抑制栅极,它们都是在两根支柱上用金属丝绕成螺旋状的。
