放大器交流等效电路形式

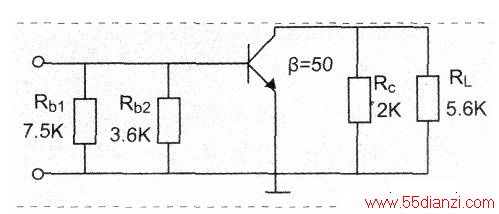

　　根据等效原则，放大器的交流等效电路如下图所示。电容C1、C2相当于短路，不必画出。

　　发射极电容C3相当于短路，所以电阻Re对于信号无影响，也不必画出。

　　这个等效电路容易与直流混淆也不完整，还必须将三极管也作出等效变换。

　　工作中的三极管对于交流信号又等效于什么形式的电路呢？

　　我们知道放大器中的三极管是接成共发射极形式，信号输入端是基极B和发射极E，输入信号加在BE之间，也就是加在发射结上。输出端则是集电极C和发射极E，输出电流是集电极电流。

　　输入端口的等效：在第二讲介绍PN结特性时已经讲过，PN结正向偏置时对外部电路的作用相当于一个电阻Rbe，而且它是非线性的，在不同条件下表现出的电阻值是不同的。通过PN结的电流越大，表现出的电阻值越小。换句话说，发射结的等效电阻值是随基极静态电流大小而变化的。对于交流信号，发射结同样相当于一个电阻rbe，这一电阻称为“动态电阻”，它的值不同于直流电阻值Rbe，但同样与静态基极电流大小有关，通常用下面的公式来估算：

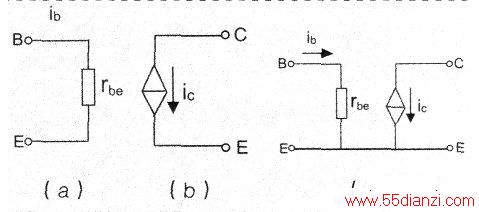

　　其中的thb’是基极体电阻，其值大约在100～300Ω之间，在一般工程计算中可以取300Ω。因此，对信号而言，三极管输入端就可以等效如下图(a)，若在BE间加入电压信号Ube，即产生基极电流ib，其大小是　　由于基极电流IBQ值很小，不易测量，而集电极电流ICQ则比较大，容易测量。所以rbe的常用计算公式可以写成：

　　使用此公式计算动态电阻时一定要注意单位的选择，计算结果的单位是Ω。

　　输出端口的等效：三极管工作时的输出电流是ic。在放大状态下，i的大小决定于基极电流ib，而与集电极电压UCE的变化（基本）无关。

　　换句话说，只要基极电流不变，尽管输出端电压有变化，但i的大小不会变化，因此，三极管输出端相当于一个恒流源，输出电流大小为ic=βib。所以三极管输出端口对外特性相当于如下图(b)所示。

　　三极管对于信号的等效成如下图(c)所示。

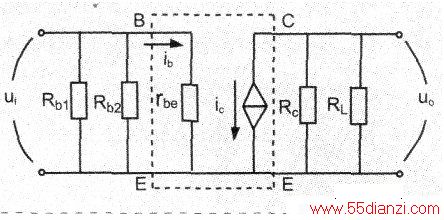

　　现在，可以画出放大器完整的交流等效电路，它如下图所示。虚线框内是三极管的等效电路，输入信号ui加在B、E之间，输出信号u。从C、E取出。
