在《功放的等量分路负反馈实验记》一文中介绍的负反馈方法效果比较明显,但是必须基于电流放大级至少为两对管并联工作的功放。因此对单对管做电流放大的功放必须加并一对,而这在业余条件下又往往难于精确配对。于是尝试用二极管隔离做试验,发现效果同样令人满意,声音明显变得清澈、通透。特别是声场更显宽广深远,输出功率下降并不明显,但动态也得到了扩展。其他方面变化似乎不明显。

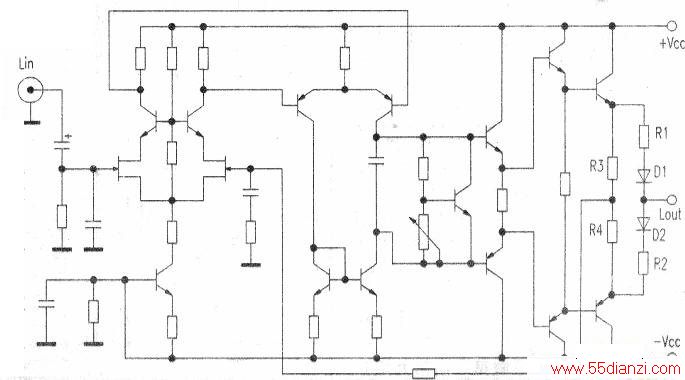

元件选择:R1、R2为原机上0.22Ω 5W水泥电I阻,Dl、D2采用电流不低于6A的快恢复二极管,可用2~3只FR307并联使用,R3、R4采用8.2Ω 5W水泥电阻。
