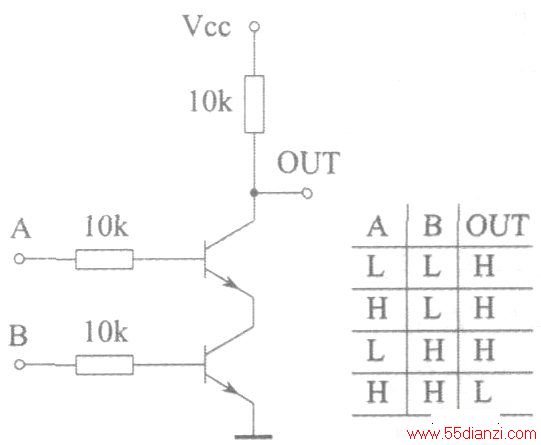

由二个NPN三极管组成的与非门如下图所示。只有在A、B两个输入端都输入H时，输出才是L。若其中有一个输入端是L或两个输入端是低时，则其中一个或两个三极管截止，输出都是H。
本文关键字：三极管 门电路 数字电路，电子学习 - 基础知识 - 数字电路
