F21-EIB遥控器只适用于单梁电动葫芦行车改装，不适用有驾驶室带挡位调速的双梁行车。应用电路如附图所示。行车遥控电路要尽量做到最简单，太复杂易出故障，增加了维修量。一般大车和小车不设限位，只是卷扬上升设限位开关。由于电机是短时工作制，电机保护用热继电器作用不大，反而增加了故障点。行车的大车与小车过载的可能性几乎不存在，所以，大车与小车可不设电机过载保护。卷扬电机易过载，但是，如对卷扬电机设过载保护，也会增加维修难度，因为当卷扬机吊重物上升到…定高度，如过载跳闸，电工就必须上行车处理，强行下降重物。一般在遥控行车控制电路中只设缺相保护。用XJ3断相与相序保护继电器作断相保护。保护范围只在总进电空气断路器以上卸分线路，电机端子到控制箱之间断相保护不了。

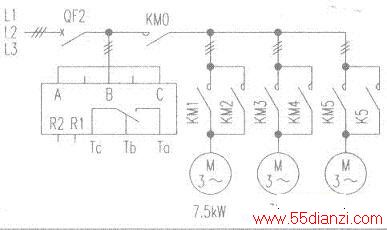

只设总空气断路器，做各电动机的短路保护。控制回路设双极断路器，在维修时可断开总断路器，合上控制断路器，保证维修试操作电路的安全方便。一定要设总接触器，当卷扬机或其他电机接触器主触头烧粘死后，可通过按遥控器STOP键切断电源，防止卷扬上行接触器接点烧死冲顶危险。对于卷扬电机7.5kW．大车电机3kW，小车电机0.75kW的电动葫芦行车元件选型如下：总断路器D220Y-100/3，脱扣器额定电流32A;操作回路断路器D247-C6/2P;总电源接触器CJ20-25．线圈电压AC380V;卷扬接触器CJ20-25，线圈电压AC380V;大车和小车接触器型号CJ20-10，线圈电压AC380V;遥控器F21-E1B，电源电压AC380V。以上是新装遥控行车元件选型，如果是改装，选遥控器时尽量选电源电压与接触器线圈电压一致的遥控器。如果接触器线圈电压是380V．而遥控接收器电源电压是AC36V，在接线时，应用一只JBKI-100．AC380/36V控制变压器，把AC380V降到AC36V再接入电源端子①、②。

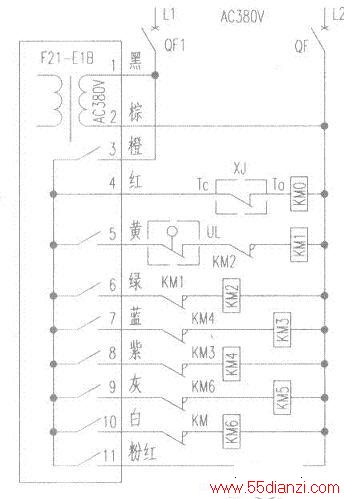

应用F21-E1B遥控器电路图如附图所示。工作原理：按启动按钮STANT后，遥控器启动继电器吸合，总接触器KMO吸合；预告继电器吸合，电铃响。预告结束后，控制继电器可吸合。卷扬上、下两只继电器分别控制KM1，KM2接触器。2KM1与KM2互锁。大车南北两只继电器分别控制KM3．KM4接触器，两接触器互锁。小车东两两只继电器分别控制KM5、KM6接触器，两接触器互锁。这些继电器不自保，只有按键按住才吸合。卷扬上升限位常闭接点UL串接于KMI线圈回路中．UL限位接点断开．KMI释放。断相保护XJ常闭接点串接于KMO线圈回路，供电缺相时KMO跳闸。
