红外通信原理简析

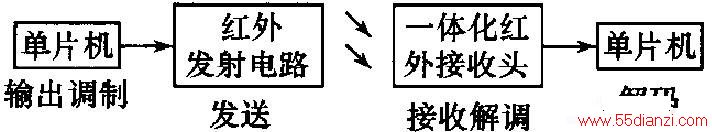

　　红外遥控有发送和接收两个组成部分。发送端采用单片机将待发送的二进制信号编码调制为一系列的脉冲串信号，通过红外发射管发射红外信号。红外接收完成对红外信号的接收、放大、检波、整形，并解调出遥控编码脉冲。为了减少干扰，采用的是价格便宜性能可靠的一体化红外接收头(HS0038，它接收红外信号频率为38kHz，周期约26μs)接收红外信号，它同时对信号进行放大、检波、整形得到TTL电平的编码信号，再送给单片机，经单片机解码并执行去控制相关对象。如下图所示：

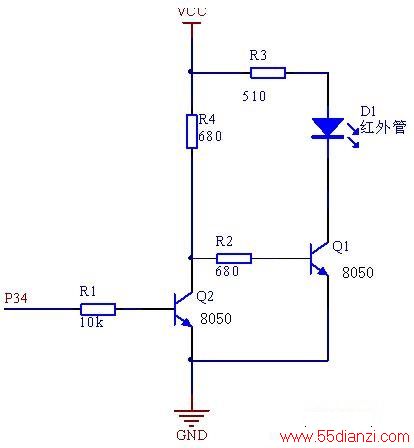

　　红外发送部分由51单片机、键盘、红外发光二极管和7段数码管组成。键盘用于输入指令，51单片机检测键盘上按键的状态，并对红外信号进行调制，发光二极管产生红外线，数码管用来显示发送的键值。下图红外发射电路

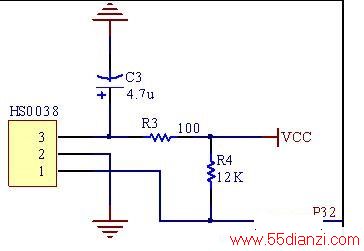

　　红外接收部分由51单片机、一体化红外接收头HS0038和7段数码管组成。51单片机检测HS0038，并对HS0038接收到的数据解码，通过数码管显示接收到的键值。下图红外接收电路。
