光发射机-发光器件

　　发光器件是光发射机的光源。常用的发光器件有发光二极管(LED)、激光器二极管(LD)和分布反馈式半导体激光器(DFB-LD)等。
　　
　　发光二极管的结构类似一个半导体二极管，它由一个P型材料与N型材料结合在一起，构成一个PN结，当给PN结两端加上正向电压时，自由运动的电子在PN结区与空穴结合，即空穴将从P区向N区，电子将从N区向P区运动，空穴和电子将在中部复合发光。发光二极管主要应用于中低速短距离光纤通信系统中，因发光二极管的线性差、单色性不太好，一般很少在光纤有线电视系统中应用。
　　

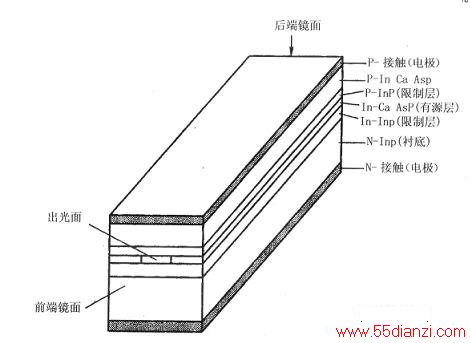

　　激光器二极管实质上是一个光波振荡器，它的结构，通常是一个多层状异质结条形结构，如下图所示。
　　
　　当注入有源区中的载流子达到粒子数反转时，电子与空穴复合产生光子，并立即达到稳定的激光输出。限制层材料把注入的载流子限制在有源区内，由于限制层的折射率比有源区的折射率低，构成了光波导条件，把产生的光也限制在有源区。激光器两端的端镜面是平行又非常光亮的，它使有源区产生的光部分逸出，由此端镜面与有源区构成了光的容器。有源区产生的光不断从端镜面两端反射，形成光的振荡。随着电流不断加入，光逐渐放大并趋于稳定的输出状态。
　　
　　分布反馈式半导体激光器是在激光二极管发生层表面刻上波纹状的衍射光栅，就构成了分布反馈式半导体激光器。由于所刻的波纹峰较多，波纹周期又完全相同，使反射光叠加成较大的反射，可获得30mW以上的功率输出。此外，光栅还具有选频作用，可输出单一波长的光。分布反馈式半导体激光器具有线性好、单色性好、温度系数小、输出功率大、便于调制、可传输较宽的频带等优点，在有线电视光纤传输系统中得到广泛的应用。
