  1.射频电路的识别

  射频电路包含接收电路和发射电路。

  射频电路的读图首先要分清楚哪些电路属于接收部分,哪些电路属于发射部分,各部分集成电路的型号、功能,以及外围元件的作用等。如天线切换开关电路主要起收发转换作用,它应该有一路信号输入、一路信号输出,无疑输出的信号应是从天线接收下来的信号,输入的信号应是从功率放大器送来的发射信号。

  (1)接收电路的识别

  接收信号流程:高频信号→天线→高频波波器→高频放大器(低噪声放大器)→混频电路→中频滤波器→中频处理器(二次混频、中频放大、解调等,通常都在集成电路→喇叭。

  1)天线电路的识别

  在实际电路中,天线的图形符号或天线的英文缩写“ANT”所在的电路,通常就是天线电路,天线附近的电路通常就是天线开关或信号滤波器。

  2)低噪声放大器(高频放大器)的识别

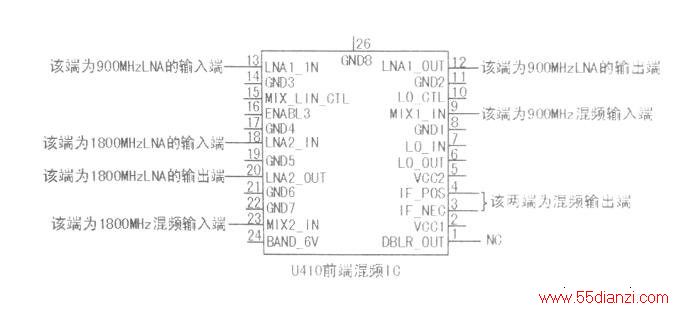

  低噪声放大器通常都是集成在前端模块内。要查找低噪声放大器,可以从天线电路出发,看天线输出的信号通过滤波电路后输入到集成电路的哪一个引脚,则该脚就是低噪声放大器的信号输入端。另外,可通过查看集成电路引脚英文标注进行查找。摩托罗拉V70的前端混频IC引脚如下图所示,(13)、(18)脚分别标有“LNAI-IN”和“LNA2-IN”字样,结合外围电路可知,(13)、(18)脚分别是900MHz和l800MHz低噪声放大器的信号输入端;(12)、(20)脚分别标有“LNAI-OUT”和“LNA2-OUT”字样,结合外围电路可知,(12)、(20)脚分别是900MHz和l800MHz低噪声放大器的信号输出端。




  3)混频电路的识别

  因为混频糌位于低噪声放大器之后,所以只要找到低噪声放大器,后面的电路就是混频器。混频器的英文字母简写通常是“MIX”。如V998手机的混频电路有一个“MIX-275”的标记,表示该混频器的电源是2.75V。对于采用集成电路的混频器,若集成电路的引脚上标有“MIXI-IN”和“MIX2-IN”字样,表示是.:混频器的两输入端,而混频后输出的是中频信号。中频的英文字母的简写是“IF”。如摩托罗拉998手机的混频电路引脚上标有“IF-POS”和“IF-NEC”字样,分别表示中频放大器的正、负输入端。有的手机干脆直接用“MIX-OUT”表示混频信号的输出端。

  4)中频放大电路的识别

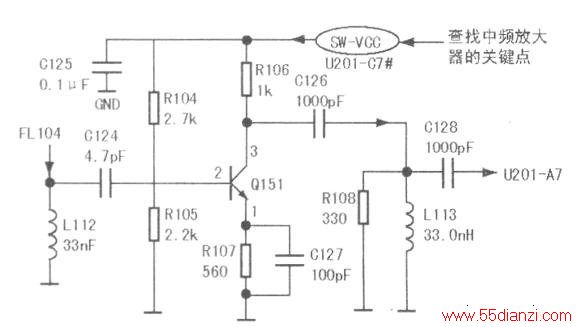

  于中颁放大电路是位于混频器之后,所以可以从混频粮的后面去找出中频放大揣,摩托罗拉CSM手机(代工生产系列除外,即其他公司为摩托罗拉代工生产的OEM系列手机)大多采用一个共射极的中频放大器,而且专门Eh中频模块输出一个标注为“SW-VCC”的电源为中频放大器提供工作电压。下图为摩托罗拉V66手机的中频放大器电路图。

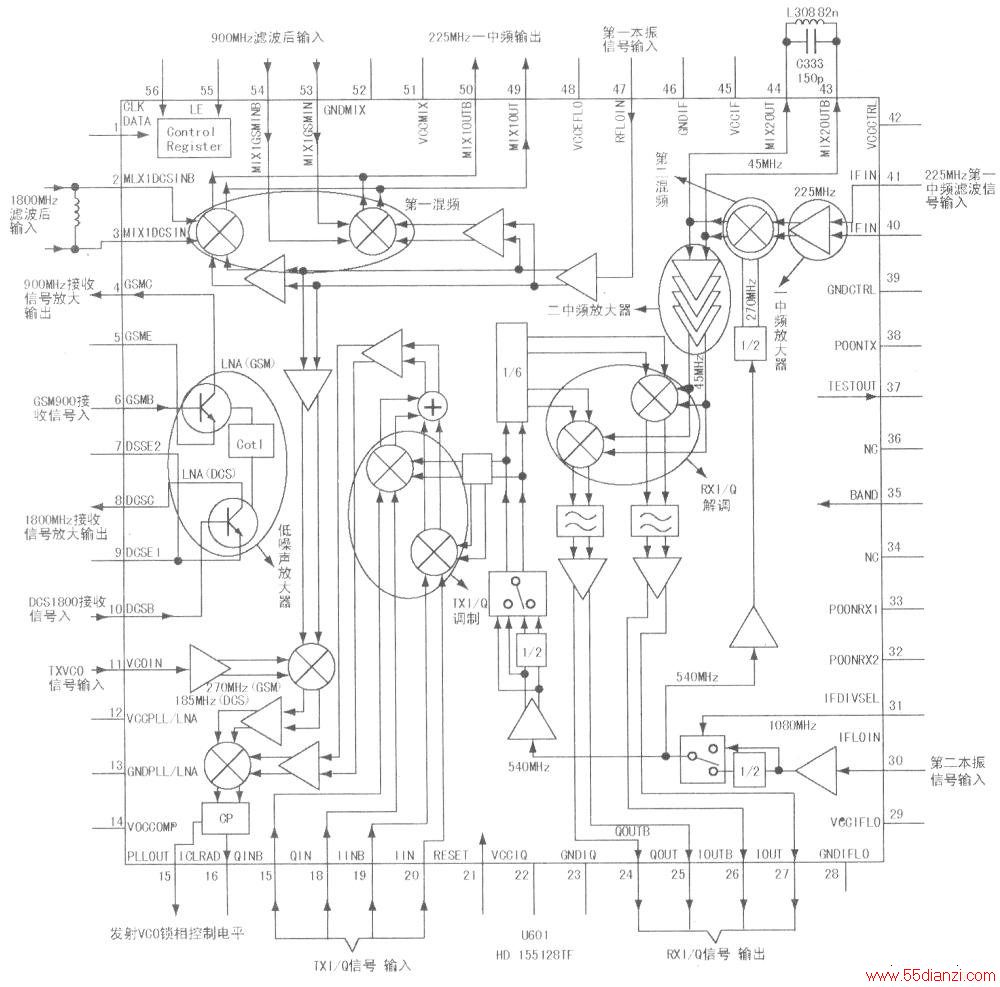

  除摩托罗拉手机外,大部分GSM手机的中频放大器都集成在中频IC内。这时,中频放大器也可以通过英文标注进行蛮找。三星TlO8手机的中频IC引脚如图3所示,(40)和(41)脚分别标有“IFINB”和“IFIN”字样,表示这两脚是一中频放大器信号的输入端;(43)、(44)脚外接二中频LC滤波电路;(45)脚标注为“VCCIF”字样,表示是中频电源输入端;(6)和(10)脚分别标有“GSMI;”和“DCSB”字样,表示这两脚分别是900MHz和l800MLlz接收信号的输入端;(4)和(8)脚分别标有“GSMC”和“DCSC”字样,表示这两脚分别是900MHz及180OMHz低噪声放大器的信号输出端,一中频放大器信号的输入端;(53)和(54)脚分别标有“MIXIGSMIN”和“MIXIGSMINB”字样,表示这两脚是900MHz混频信号的输入端;(2)和(3)脚分别标注有“MIXIDCSINB”及“MIXDCSIN”字样,表示这两脚是180OMHz混频信号-的输入端。

  5)接收衅调电路的识别

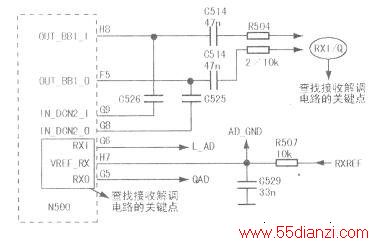

  诺基亚手机中的接收解调电路通常有“RXI/Q”(由接收解调电路输出的接收基带信号)标识,而三星手机常用“IOUT”、“QOUT”、“IOUTB”和“QOUTB”标识表示接收解调信号输出,见下图的(24)-(27)脚。

  诺基亚N5510手机的接收解调电路如右图所示。

  6)频率合成电路的识别

      频率合成电路一般包括:基本振荡器、鉴相器、低通波波器、分频器和压控振荡器。

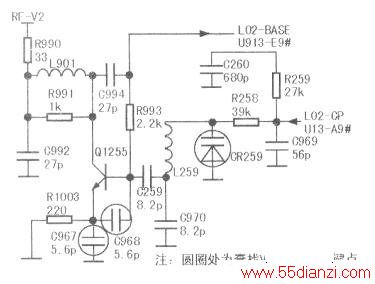

  在手机电路中,通常有变容二极管出现的电路基本都是压控振荡(VCO)电路,左图所示变容二极管位号为CR259。

  鉴相器的输出端通常用CP或PD字母表示,鉴相器输出端与VCO电路控制端之间的阻容电路就是低通滤波器电路。

  基准频率时钟电路的控制信号通常用字母“AFC”来表示。手机频率合成电路常用SYNDAT、SYNCLK、SYNEN、SCLK和SDAT等标注来表示。

  在有些集成电路中、本机振荡电路常用“LO”表示。图3中的(47)脚标注是“RFLOIN”,其中RF表示射颁,LO表示本机振荡电路,IN表示输入,所以该脚就是射频本机振荡电路信号输入端,射频VCO信号输入端;(30)脚标注是“IFLOIN”,表示该脚是中频VCO信号输入端,从该端口出发可以方便地找到中频VCO电路。
