MOV为传送指令,用于将源数据传送到指定目标,PLC的CPU将指定目标内的数据自动转换为二进制数输出。
现以三相鼠笼型异步电动机Y/A减压启动控制为例叙述MOV指令及基本指令的编程应用(读者应特别注意两类指令编程时的实质区别)。
必要的设置为:启动按钮SBO接PLC的XO端子,停止按钮SB1接PLC的X1端子,控制三相交流电源的交流接触器KM1接PLC的YO端子,控制电动机定子绕组接成Y形的交流接触器KM2接PLC的Y1端子,控制电动机定子绕组接成△形的交流接触器KM3接PLC的Y2端子。

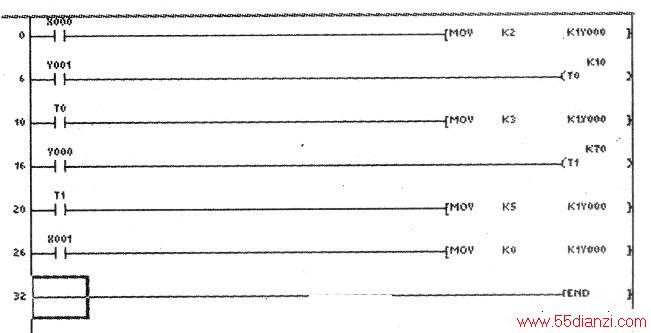

则采用MOV指令和基本指令(启保停电路编程法设计)编设的梯形图如上图、下图所示;上图的分析如下表所示。

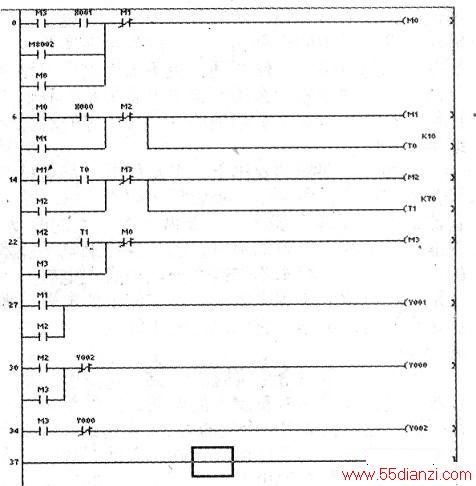

下图的分析如下:PLC上电,特殊辅助继电器M8002接通一个扫描周期,辅助继电器MO为ON并同时自锁,电机处于等待启动命令状态。按下启动按钮SBO,XO=ON,M1为ON同时自锁,输出电路中Ml的常开触点闭合,Y1=ON,电动机定子绕组接成Y形。100ms定时器TO也同时得电定时,延时Is后TO的常可触点闭合,M2=ON同时自锁,输出电路中M2的常开触点闭合,YO=ON,电动机定子绕组接成△形,电动机减压启动,T1同时得电定时,延时7s后Tl的常开触点闭合,M3=ON同时自锁,输出电路中M3的常开触点闭合,Y2=ON,电动机的定子绕组切换为△连接正常全压运行。按下停车按钮SB1,X1 =ON,MO =ON,M3 =ON,M2 =ON.M1=ON,即停车。
