QUARTus II 8.1 + ModelSim-ALTEra 6.3g 由于FPGA可重复编程,所以不少开发人员就不写testbench,直接使用Quartus II的programmer烧进开发板看结果,或者使用Quartus II自带的Waveform Editor进行仿真,这种方式虽然可行,但仅适用于小project,若project越写越大,Quartus II光做fitter就很耗时间,一整天下来都在作Quartus II编译。 比较建议的方式,还是学ASIC那招:“写testbench先对每个module作前仿真,再对每个module作后仿真,最后再烧入FPGA测试。” 这种方式的优点是: 1.testbench比waveform editor可更灵活的描述电路规格。 2.testbench可使用Verilog的系统函数,如$display()、$fwrite()...等。 但要使用testbench作仿真,单独Qaurtus II并无法做到,就得使用ModelSim了,这又牵涉到“前仿真”与“后仿真”。 所谓的“前仿真”,就是Quartus II的Functional Simulation,不考虑电路的门延迟与线延迟,重点在观察电路在理想环境下的行为与设计构想是否一致。由于没经过fitter阶段,所以仿真速度很快。前仿真结果正确,并不表示将来结果结果正确,但若前仿真结果不正确,则将来结果一定不正确。 所谓的“后仿真”,就是Quartus II的Timing Simulation,考虑了电路的门延迟与线延迟,由于经过fitter阶段,所以模拟结果最为精准。但fitter在Quartus II编译需耗费很多时间,所以建议“前仿真”正确后,再考虑“后仿真”。 使用Quartus II的waveform editor作前仿真与后仿真,我就不再多谈,本文主要是谈如何使用ModelSim-Altera作前仿与后仿。 1.使用GUI的方式在ModelSim-Altera作前仿真。 2.使用DO macroModelSim-Altera作前仿真。 3.使用Quartus II + ModelSim-Altera作后仿真。 Counter.v / Verilog   1 /*
2 (C) OOMusou 2008 http://oomusou.cnblogs.com

4 Filename    : Counter.v
5 Compiler    : Quartus II 8.1 / ModelSim-Altera 6.3g
6 Description : simple counter
7 Release     : 01/30/2009 1.0
8 */

10 `timescale 1ns/100ps
11
12 module Counter (
13  input        CLK,
14  input        RST_N,
15  output [3:0] CNT
16 );
17
18 reg [3:0] cnt;
19 assign CNT = cnt;
20
21 always@(posedge CLK, negedge RST_N) begin
22  if (!RST_N)
23     cnt <= #5 4'h0;
24  else
25     cnt <= #5 cnt + 1'b1;
26 end
27
28 endmodule
一个很简单的counter,从0数到15重复数。由于要使用ModelSim作前仿,所以在reg做了delay,不过这在Quartus II作合成时会自动忽略,因为delay并非可合成的Verilog。 一般写给FPGA的RTL,都不会去设定timescale,不过由于要用ModelSim作前仿,所以要加上timescale。 Counter_tb.v / Verilog  1 /*
2 (C) OOMusou 2008 http://oomusou.cnblogs.com

4 Filename    : Counter_tb.v
5 Compiler    : Quartus II 8.1 / ModelSim-Altera 6.3g
6 Description : simple counter testbench
7 Release     : 01/30/2009 1.0
8 */

10 `timescale 1ns/100ps
11
12 module Counter_tb;
13
14 reg        clk;
15 reg        rst_n;
16 wire [3:0] cnt;
17
18 parameter PERIOD = 20;
19
20 Counter counter (
21   .CLK(clk),
22   .RST_N(rst_n),
23   .CNT(cnt)
24 );
25
26 initial begin
27   #0 clk   = 1'b0;
28      rst_n = 1'b0;
29   #5 rst_n = 1'b1;
30 end
31
32 // 50MHz
33 always #(PERIOD/2) clk = ~clk;
34
35 endmodule
一个很典型的testbench,唯一要注意的是第28行。    rst_n = 1'b0;
#5 rst_n = 1'b1;
之所以一开始要将rst_n为0,是因为ModelSim与Quartus II对reg初始值看法不一样,Quartus II认为reg初始值为0,但ModelSim认为reg初始值为x,所以需要rst_n=1'b0将reg归0,这样用ModelSim前仿才会正确,但ModelSim后仿可以不这样做,因为Quartus II会先做处理。 不过为了前仿与后仿都使用同一个testbench,建议加上rst_n = 1'b0设定reg初始值为0。 有了RTL与testbench之后,来看看如何使用ModelSim作前仿与后仿。 1.使用GUI的方式在ModelSim-Altera作前仿真
ModelSim提供了全GUI的方式,只要使用操作的方式,就能做前仿。 Step 1
File -> New Project
  Step 2
Add Existing File
  将Counter.v与Counter_tb.v加入

Step 3

Compile All

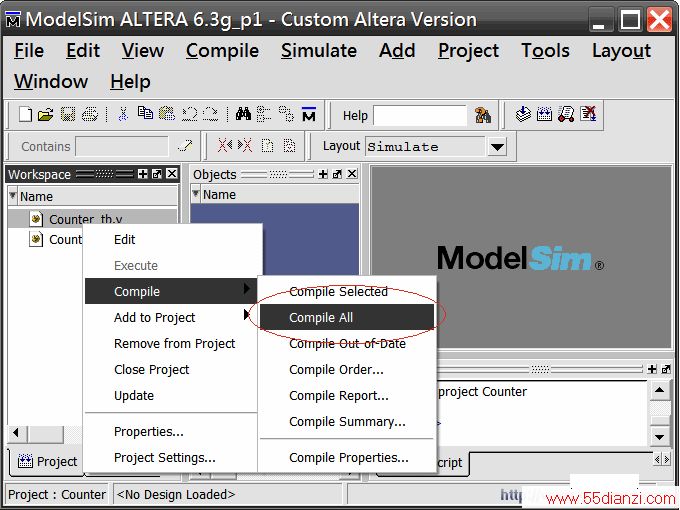

选择Counter.v或者Counter_tb.v,按鼠标右键,选择Compile->Compile All,编译所有Verilog code。

编译成功。   Step 4
Simulate

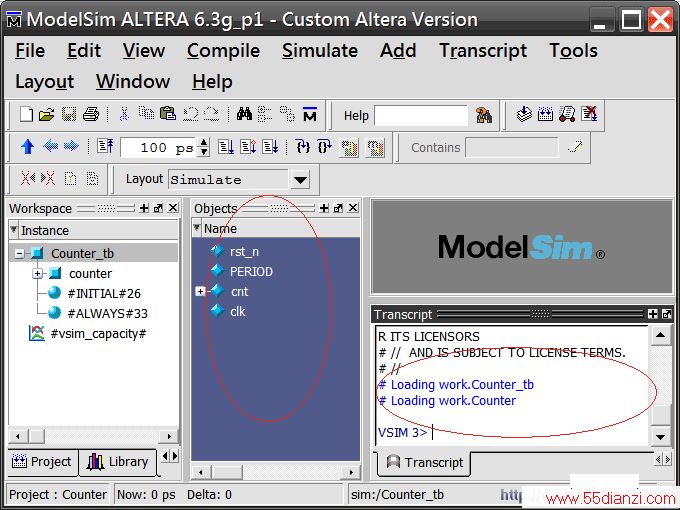

在Library tab选择Counter_tb,按鼠标右键,选Simulate。   Simulate成功。   Step 5

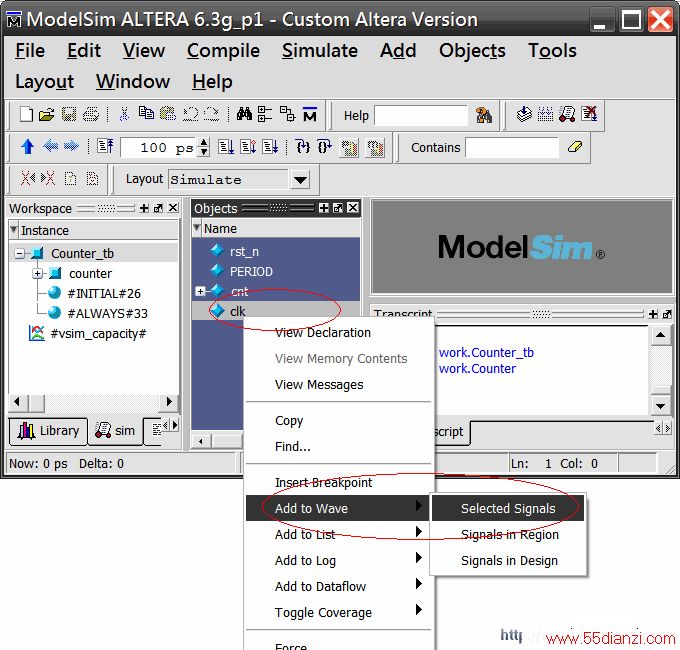

Add Signal to Wave

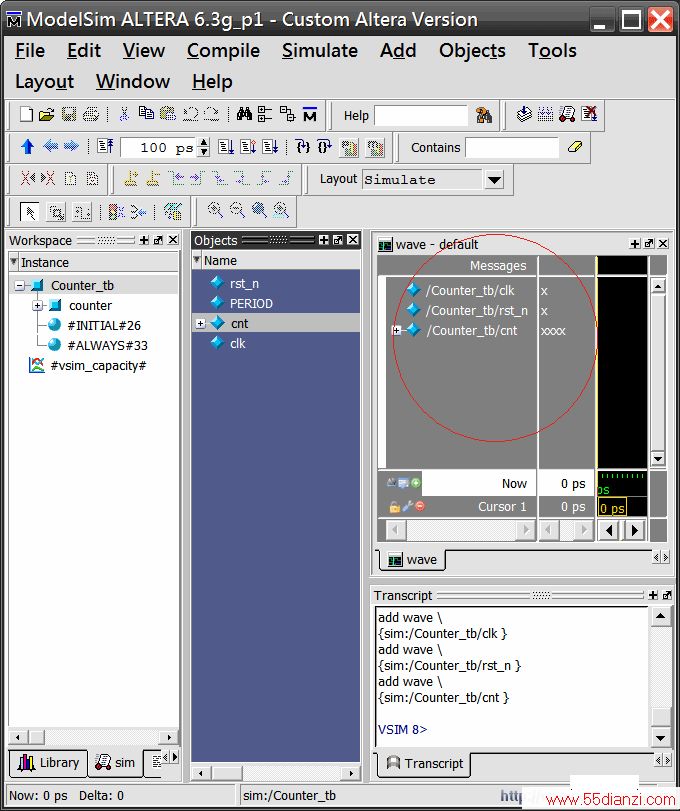

将欲观察的信号从Objects加入Wave,加入clk,rst_n与cnt。   最后结果。   Step 6
Run 300ns

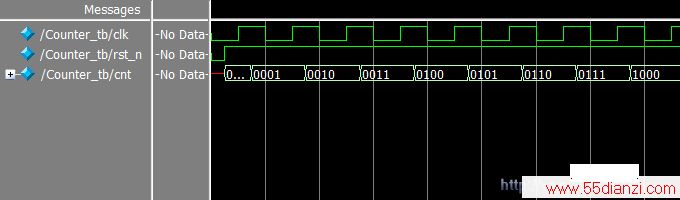

  最后前仿结果。     (

www.55dianzi.com 2.使用DO macroModelSim-ALTEra作前仿真
ModelSim也提供macro的方式,以上所有的GUI操作,都可以使用TCL script描述。 Step 1与Step 2与之前一样。 Step 3
