使用SignalTap II观察reg与wire值

7行
wire [3:0] Cnt /*synthesis keep*/;

多了/*synthesis keep*/这个synthesis attribute，指示Quartus II不要对Cnt做最佳化，保留此wire以供SignalTap II观察，注意必须写在分号前面，不能如下写在分号后面。
wire [3:0] Cnt;/*synthesis keep*/ //错

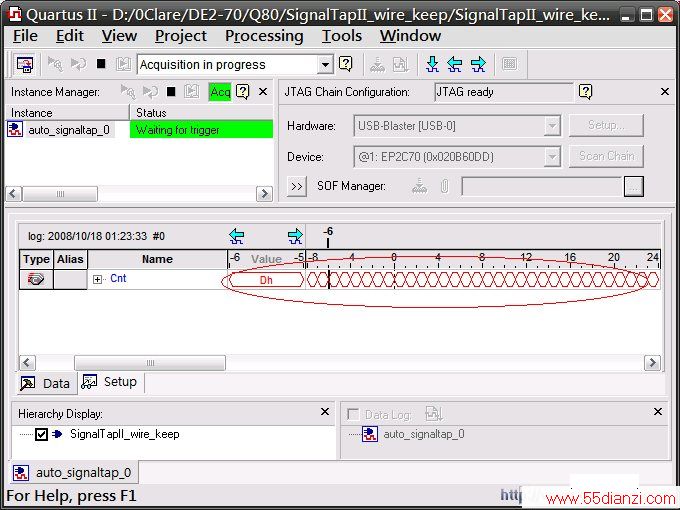

编译后，SignalTap II就能顺利的观察到Cnt的值!!重点是不需改top module的interface，只需对想观察的wire加上synthesis attribute即可。

Quartus II也支援Verilog 2001的語法

module SignalTapII_wire_keep (
  input        iCLK,
  input        iRST_N,
  output [3:0] oCNT
);

// Verilog 2001
(*keep*) wire [3:0] Cnt;
reg  [3:0] cnt;

assign Cnt = cnt;
assign oCNT = Cnt;

always@(posedge iCLK, negedge iRST_N) begin
  if (!iRST_N)
    cnt <= 4'h0;
  else
    cnt <= cnt + 4'h1;
end

endmodule

8行
(*keep*) wire [3:0] Cnt;

这是Verilog 2001的语法，Quartus II 8.0也能看得懂。

结语
关于避免Quartus II优化reg，/*synthesis noprune*/与/*synthesis preserve*/还是有些差异，程序写到很大时，可能一时很难决定要用哪一个attribute，可以交替试试看，反正1/2的机会，总会对一个。会使用synthesis attribute之后，总算解掉长久以来，无法用SignalTap II观察reg与wire的老问题。
