采用AT90S8515单片机控制的LED时钟程序

　　 一、电路

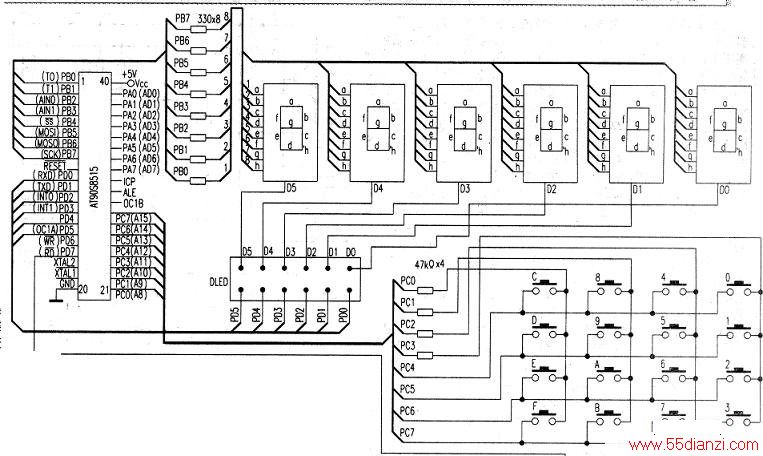

    附图是AT90S8515控制的LED时钟的电路简图（仅绘出与键盘和显示相关的连线）。单片机的PBO～PB7接LED共阴数码管的a。h，以控制段码；单片机的PDO~PD5分别接六只LED数码管DO~D5的共阴极，用来控制位码。 PCO~PC7作为4x4键盘的输入口，PD7作为双功能选择键SHIFT的输入口。若单独按下4x4键盘中的任意键，为数字键O—F；若按住SHIFT键的同时，再按数字键，则执行第二键功能。

　　
　　二、LED时钟程序SLAVR745．ASM

      SL-AVR发实验器随机光盘中的SLAVR745．ASM是由双龙公司编制的LED时钟的源程序。
　　
　　1．源程序汇编运行汇编程序wavr asm，打开SLAVR745．ASM程序，执行Assemnble命令对SLAVR745，ASM程序进行汇编，生成SLAVR745．EEP、SLAVR745．OBJ、SLAVR745．HEX、SLAVR745．LST文件。
　　
　　2．串行下载、运行用串行下载线将SL-AVR的C22与AT3连接好，将单片机AT90S8515插入锁紧插座并锁紧。将SL-AVR开发实验器与PC机串口连接好，接上电源线后开启电源。运行串行下载程序Avr Prog，将SLAVR745．HEX文件下载到SL -AVR开发实验器中的AT90S8515中。按复位键，程序开始运行，LED显示器显示00.00.00，等待输入当前时间。
　　
　　从键盘输入时、分、秒（此时小数点所在位置为当前输入位的光标指示）。在确认输入的时间是正确的后，按执行键(SHIFT+EXEC)，启动时钟，LED数码管显示当前时间。按复位键(SL-AVR开发实验器左下方)程序从头开始运行。
　　
　　3．程序的不足此程序经运行检验，基本时钟功能是实现了的。但在接受键盘输入的时间时，未加输入值超范围处理，也就是说，无论输入值是否为有效的时间，程序都照收，导致时钟计时出错。读者可以思考一下，如何解决此问题。
　　
　　三、将LED时钟改为倒计时时钟

    在实际应用中，常常会遇到过一段时间后要办某件事情的情况，我们往往是先设定好时间，然后倒计时，当计时器降至O时，发出提示。
　　
　　对LED时钟程序SLAVR745.ASM稍加改动，即可构成LED倒计时时钟。具体操作如下：
　　
　　1．修改文件属性

    将SLAVR745、ASM另存为新文件，如AVR745B.
　　
　　ASM，将AVR745B.ASM的文件属性改为“正常”。
　　
　　2．修改程序、汇编

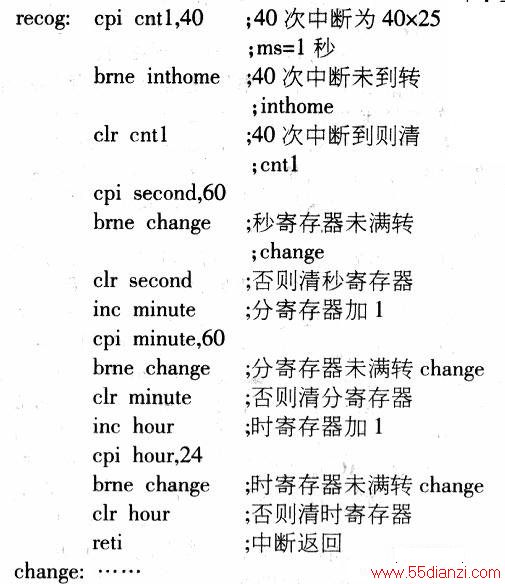

    运行汇编程序wavr asm，打开AVR745B.ASM程序。该程序中定时修改时间值的一段程序如下：

　　
　　该段程序首先判断是否计到1秒，若到1秒，则修改显示的时间值（显示时间值加1秒），若不到1秒，则中断返回。
　　

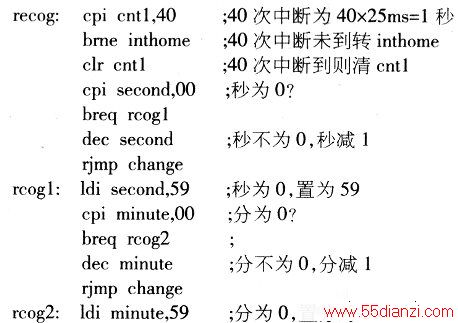

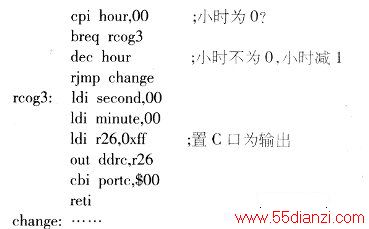

　　将该段程序改为判断是否计到1秒，若到1秒，则修改显示的时间值（显示时间值减1秒），减至O时，发出提示信号，若不到1秒，则中断返回。这样便将LED时钟改为倒计时钟了。程序改动如下：

　　执行Assemble命令对AVR745B.ASM程序进行汇编，生成AVR745B.EEP、AVR745B.OBJ、AVR745B.HEX、AVR745B.LST文件。
　　
　　3．串行下载、运行

  按本文前面所述的方法，将AVR745B.HEX文件下载到SL-AVR开发实验器中的AT90S8515中。按复位键，程序开始运行，LED显示器显示00.00.00，等待输入当前时间。
　　
　　从键盘输入时、分、秒（此时小数点所在位置为当前输入位的光标指示）。在确认输入的时间是正确的后，按执行键(SHIFT+EXEC)，启动时钟，LED数码管开始倒计时。当时间减至O时，锁紧插座右边最下边的发光二极管点亮，发出时间到的提示。
　　
　　4．声音提示

    若希望倒计时时间到后发出音乐提示声，可以将乐曲．ASM程序稍加修改，在倒计时时间到时执行该程序，便可以达到音乐提示的目的了。
