一般情况下，为了计算或取码的方便，把a~dp依次接到单片机某个口上，即Px.O—Px．7上。其中，x表示O、l、2、3中的一个。这样，只要给某个口赋—Al值，则相应的LED段就被点亮，但是，在硬件连接上要注意：有时早期的单片机可能不能直接驱动LED，所以需要通过控制三极管的导通或截止，来控制LED的亮与灭。
如果把共阴数码管的a—dp，依次接到单片机的PO.O~P0.7上，注意：PO口需接上拉电阻。何为上拉电阻，简单的说，就是把电平拉高，以提高驱动能力。比如：

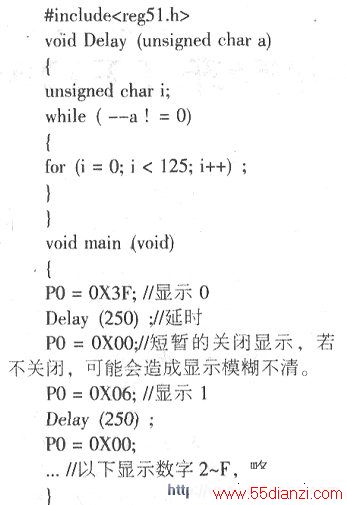

PO=OX3F;则显示数字0。因为OX3F即为二进制的00111111，低位往高位数，依次为1111Il00．其I/O口电平分别为高、高、高、高、高、高、低、低，即对应的a~dp为亮、亮、亮、亮、亮、亮、灭、灭，由图3可以看出，g和dp段不亮，其余段均亮，即为所看到的数字O字样。同理可以得到其他数字或字符。有人会问．那么每次取一个字模不是很麻烦？还要自己考虑高低电平什么的。其实，网上有很多LED取模软件，有一定计算机编程基础的朋友，也可以试着自己写个取模程序，让计算机为我们计算，诸如上述OX3F的数值。点亮0—9的程序如下。
学习至此，想必大家一定可以把0～F显示出来了吧。如果要你显示两位数、三位数等，程序又该如何编写呢？或许，有朋友会想：
在PO口上接一只数码管，再在Pl口上接个数码管。可这样一来，如果要显示4位、5位的数字，岂不是一块AT89C51都接不过来。难道就不能接4位或5位以上的吗？
肯定不是！接下来就来学习一下数码管的显示方式。
数码管的显示方式可分为两种：动态扫描和静态显示。上面说的即为静态显示，如果采用动态扫描显示，就可以解决上面的问题，即可以显示多个数码管。上面的静态显示把数码管的COM脚接至VCC或GND端，其他的脚接至P．×口，这样，只要Px口上输出相应的高低电平，就可以显示对应的数字或字符。如果采用动态扫描方法，比如显示6个数码管，硬件连接可以这样解决：a~dp还是接至PO.O~PO.76个COM脚则接至P2.O~P2.5口。PO口作段选（控制数字字符）．P2口作位选（选通哪个数码管）。这样，控制PO和P2口就可以控制6个数码管了。细心的朋友会问：P2位选，是让数码管一个一个亮的，还是不能控制6个一起亮或灭嘛。
设想，黑夜里，拿着一支点燃的烟，在你面前快速晃动，你会发现什么现象？是不是原本不连续的点变成了一条看上去连续的曲线或者直线！回过头来仔细想想数码管，原理是一样的。你别忘了，单片机可是一个计算机哦，计算机的运算速度，是晃动燃烟的数万倍。
下面说说51单片机的机器周期和时钟周期等概念。所谓机器周期，就是访问一次存储器的时间。
而1个机器周期包括12个时钟周期。如果单片机工作在12MHz晶体下，那么一个时钟周期为：1，12μs。一个机器周期12*1/12=1μS。如果晶体为6MHz，时钟周期和机器周期各是多少呢？在汇编中，还要关心指令执行的机器周期，指令周期有1个周期、2个周期和4个周期等。
介绍了机器周期和时钟周期，再回到原来的话题，如果把位选的P2也看作上面的“烟”一划而过，那么看到的是不是6个数码管一起亮或一起灭了？
记住，在某～时刻，有且只有一个数码管能发光。如果你把这句话理解了，动态扫描的理论就算过关了。现在来看看这个小任务，让6个数码管分别显示l、2、3、4、5、6吧。看你是否可以完成，自己先试着写写看咯。

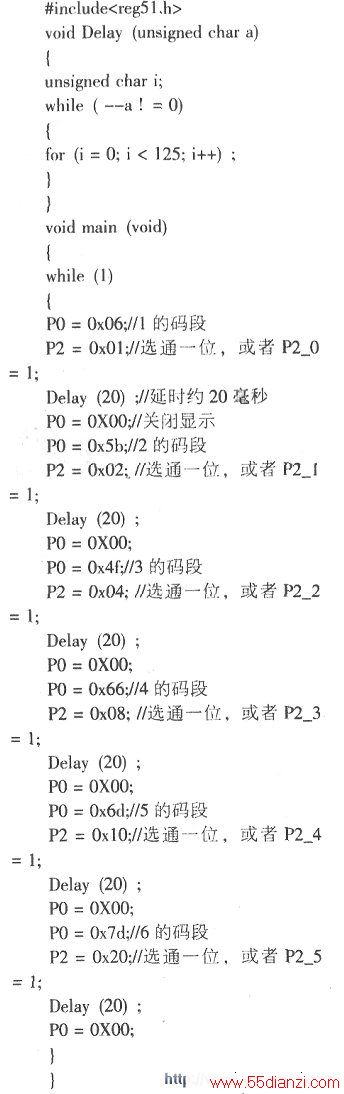

参考程序如下：
相信大家都见过数字钟或电子表，或许以前根本没去想过它的工作原理。但是今天你也可以把它做出来，是不是觉得很有成就感呢？

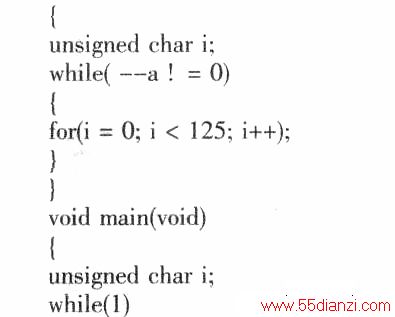

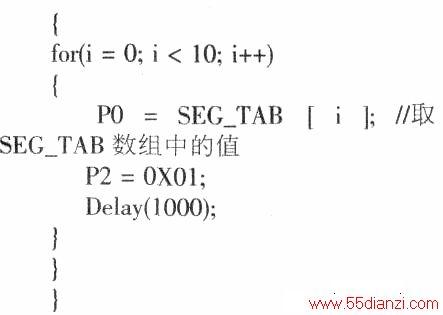

接上期所讲的，先来做个简单的实验：在一只数码管上轮流显示O～9这10个数字。
signed int定义为无符号整形，取值范围为0—32768
运行上述程序显示是不是从0～9跳动，离我们的目标又迈进了一步！
上面只显示了一个数码管的数字O_9．怎么样才能让它显示6个数字呢？
这样就可以做个时钟出来玩玩了。

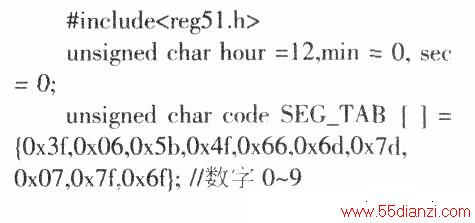

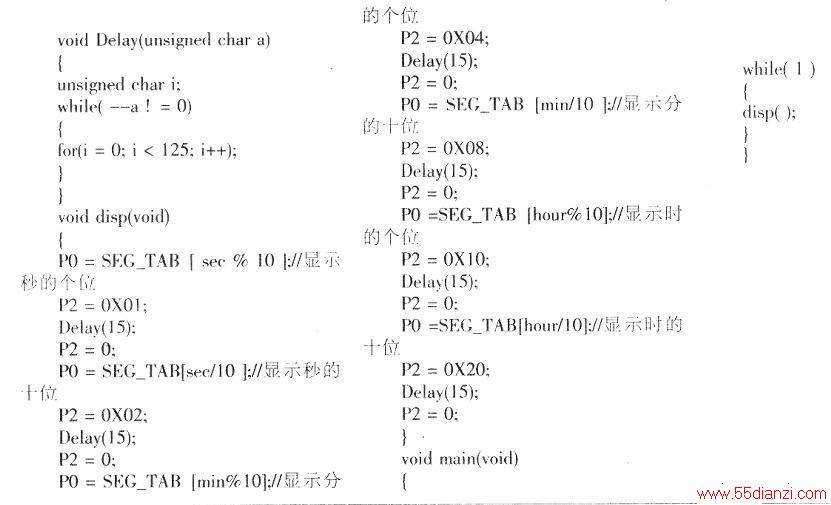

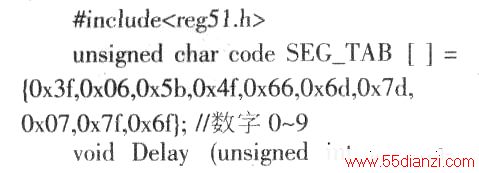

记得前面讲过的P2口的位选作用，就是用它来实现的，具体程序如下：
编译烧录芯片后，观察运行情况。怎么会一直显示12:00:00，是时钟没有启动，还是另有原因呢？
仔细查看程序，原来是3个变量sec、min、hour初始化后，其值一直没有改变。怎么样才能让它改变数值呢？有的朋友会认为：让秒个位延时1秒后加1．而秒十位延时10秒后再加1．一直加到6．分个位加1．依此类推。这样的想法是不错，但是朋友你有没有想过C语言的一般延时（除非你把它放到中断里）极不精确。这样累计下来，一天24小时的误差肯定很大很大。笔者曾经用延时的方法写过时钟．1个小时误差8秒，那是个什么概念！
一天24小时就要24x8=192s．约为3分钟，一个月就是10分钟。有没有其他的方法可以改进呢？有！这就要涉及到单片机中另一个比较重要的核心部分：单片机的中断和定日J器的运用。想写出比较精确（这里说的只是相对前面的做法而言比较精确而已，如果要做更加精确的时钟，用时钟芯片比较好点，常用的有DS12887和DS1302等）的时钟程序，就一定要调用中断和定时器。
要制作一款抢答器，上一期介绍了显示程序编制和应用，这期将讲讲键盘。大家肯定见过银行柜员机吧，取钱输入密码就要用到键盘，超市购物取回寄存物品要输入密码，还有你现在在用的PC机的键盘。但是键盘是怎么工作的呢？一般有2种方式：(l)扫描法，不断扫描键盘的状态，送CPU判断并处理。
如果键盘数目一大的话，显然不适合。(2)线反转法，通过行列状态的改变来判断有无键被按下！

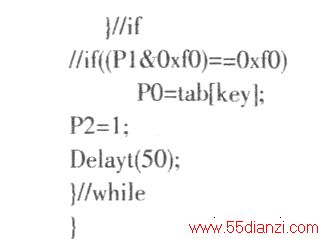

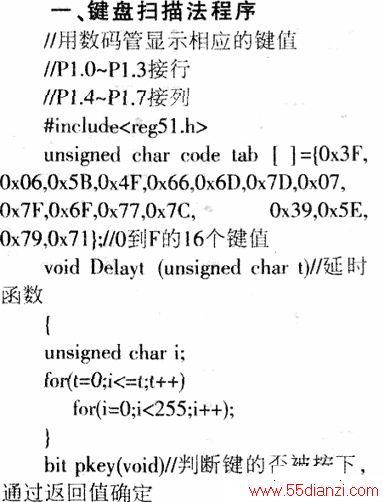

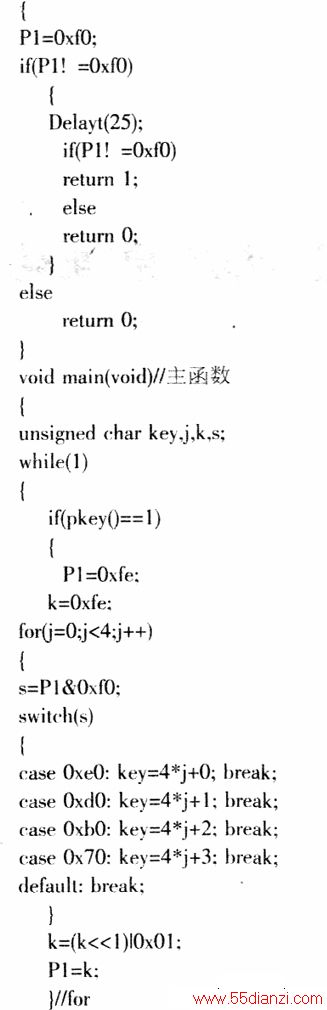

现在如在Pl口接个4x4的键盘．P1.O~P1.3接行，P1.4—P1.7接列，再接4个4.7kΩ的上拉电阻至VCC。代码如下：
二、线反转法实现如下：
1．和扫描法相同，把列线置低电平，行置高，读行状态。
2．与l相反，把行置低、列置高、读列状态。
3．若有键按下，则为2次所读状态的结果即为键所在的位置，这样2次输出和2次读入可完成键的识别！
子函数如下：
