Dracula LVS编程介绍

Dracula LVS编程介绍

点击数:7445 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   电脑-单片机-自动控制

    Dracula lvs command file的编写相对于其他几项来说较为容易点,重点部分就是节点信息的传输与器件的识别上。本篇前一部分讲解常用的LVS命令,后一部分是实例分析与具体的编写的技术文档。

    定义器件及器件:

    ELEMENT MOS {[type]} layer-a layer-b layer-c {layer-d};;devICe layer+g+s/d+sub

    ELEMENT CAP {[type]} layer-a layer-b layer-c {layer-s}

    ELEMENT RES {[type]} layer-a layer-b {layer-d}

    ELEMENT BJT {[type]} layer-a layer-b layer-c layer-d {layer-s}

    ELEMENT DIO {[type]} layer-a layer-b layer-c {layer-s}

    ELEMENT LDD {[type]} layer-a layer-b layer-c layer-d {layer-e}

    ELEMENT  PAD {[type]} layer-a layer-b

    ELEMENT device layer-a layer-b {layer-c} {layer-d} {layer-e}

    这些命令用来组合不同类型的器件,以device layer开始,接着说明器件的terminals,为了识别特殊的器件,还会常用到select 命令,比如lab[r] dio?, cut res等用法。

    设定参数:

    Parameter res /cap {[type]} value1 {value2}

    该命令类似lpe的attribute ,其中cap有value1, value2 以说明面积及边长对电容值的影响。

    节点信息传输命令:

    Lvs对比主要是节点信息传输的过程,在connect-layer中从下到上说明可用于传导的层次,并且在使用and, not命令时会自动传递信息。使用connect命令来说明层次间的传递。使用stamp命令使用在没有在connect/ connect-layer中说明的层的信息传递。

    Connect layer-a layer-b BY cont-layer

    Stamp stamped-layer by stamPINg-layer {output {[option]} c-name l-num {d-num}}

    Connect-layer = layer1 layer2 …

    实例操作:

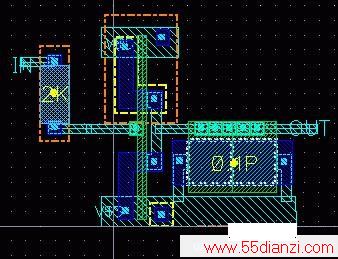

    延续上次LPE中的实例,增加了电阻与电容以增加器件的比对,其中lvs_test.cir为spice netlist,lvs_test为layout cell, lvs.com为这次实例所编写的命令文件 。编写的文件中,使用的*.resval, *.capval  及lvschk 选项resval, capval对比电阻、电容的值,增加lvschk[p] 增加电容端点顺序的对比。版图中电阻为nwell电阻加res层进行识别,电容为gate电容加dummy层进行识别。


    Lvs_test.cir

    *** SPICE file subckt lvs_test ****

    .param

    .global vss vdd

    *.bipolar

    *.resval

    *.capval





www.55dianzi.com

    ******************************************

    ******************************************

    .subckt inv1  op  ip

    mi31 op ip vss vss n l=0.65u w=1.25u

    mi32 op ip vdd vdd p l=0.65u w=1.25u

    .ends

    ******************************************

    ******************************************

    .subckt lvs_test out in

    r01 in net01 2k $[rs]

    x02 out net01 inv1

    c03 out vss 0.1p $[cp]

    .ends

    ******************************************

    ******************************************

    以下为lvs command file的具体内容,需要着重注意的是connect, connect-layer及stamp命令,并区分器件层与传输层的关系,也因此可以发现nwell,gate都作了区别。

    Lvs.com

    ;;++++++++++++++++++++++++

    ;;+  TOOL : dracula 4.8                +

    ;;+  TITLE:LVS CMD TEST        +

    ;;+  CELL : LVS_TEST                +

    ;;+  AUTHOR: NFMAO              +

    ;;+  DATE : 2005-05-11              +

    ;;+  FROM: www.chalayout.com  +

    ;;+++++++++++++++++++++++++

    *des

      primary      = lvs_test

      indisk          = ../db/lvs_test.db

      ;outdisk      = test.gds

      printfile      = lvs_test

      system          = gds2

      resolution      = 0.005 mIC

      scale          = 0.001 mic

      mode            = exec now

      listerror      = yes

      program-dir    = $drac/

      keepdata        = inquery;yes;smart

      error-path-wid  = 5.0 mic

      check-path      = center-line

      summary-only    = yes

    ;  cnames-csen    = yes

    ;  text-pri-only  = yes

      text-level      = 0

      status-command  = "time;du"

      abort-p-g-short = yes;no;all

      power-node      = VDD,vdd

      ground-node    = VSS,vss

      schematic      = loglvs/lvs_test.s

      model          = mos[n],n mos[p],p

    *end





www.55dianzi.com

    *input-layer

       pldd        = 1

       contac     = 3

       mt1         = 4 text 4 texttype 0 attach mt1

       thinox      = 5

       nwell              = 6 text 7 attach rnwel

       res           = 7

       poly         = 8

       dummy    = 16

       substrate   = bulk 99

       connect-layer = psub anwel pdiff ndiff poly mt1

    *end

    *oper



       not bulk nwell psub



       and poly thinox gate

       and gate dummy cgate

       not gate cgate agate

       and agate pldd  PGAte

       not agate pldd  ngate



       not thinox gate diff

       and diff pldd  pdiff

       not diff pdiff ndiff



       ;and contac pdiff pcont

       ;and contac ndiff ncont
