FXGP—WIN—C编程软件是三菱公司专用于FX系列PLC的编程软件，它具有脱机编程、文件管理、程序传输、运行监控等功能。
一、FxGP—WlN—c的操作界面

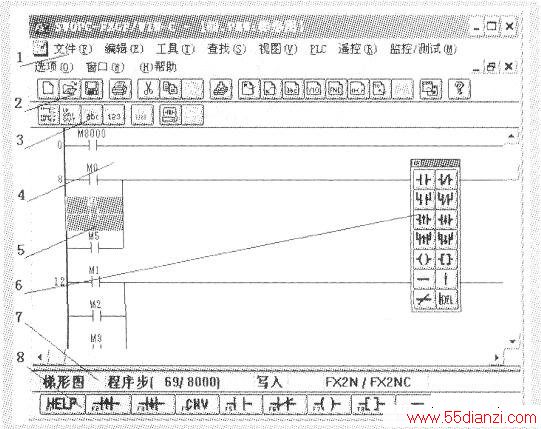

FXGP—WIN—C的操作界面如下图所示，具体功能介绍如下：
1、菜单栏：具有11个功能区，其中编辑、工具、PLC、监控等几个功能特别重要。
2、编辑工具栏：将新建、打开、存盘、转换、查找等常用功能以图标的形式排列，便于使用。
3、程序工具栏：将梯形图视图、语句表视图、元件视图、寄存器视图、监控开始、监控停止等常用功能图标的形式排列便于使用。
4、梯形图编程区：在这个区域中，左侧实线为母线，左侧数字为程序步号，该区域为灰色时，表示为正在编辑，还没有转化，不能进行PLC的操作。只有按转换按钮才能进行其它的PLC的操作。
5、光标区：只有光标所在的区域才能进行写入操作。将光标移到需编辑的地方，才能够进行写入、改写、插入、删除等工作。
6、快捷工具栏：在编程梯形图时，为了方便操作，将各种触点、线圈、功能指令、连线等功能放在一起，便于梯形图的编程。
7、程序状态栏：可显示已编辑程序的步数、程序总步数、写入与写出、读入、PLC类型等信息。
8、功能键区：有帮助、上升沿触点、下降沿触点、转换、常开触点、常闭触点、线圈、功能指令框、连接线等的快捷按钮。
二、FxGP—WIN—c的编程方式
FXGP—WIN—C有二种编程方式：语句表编程与梯形图编程。
当选用语句表编程方式时，用鼠标点击

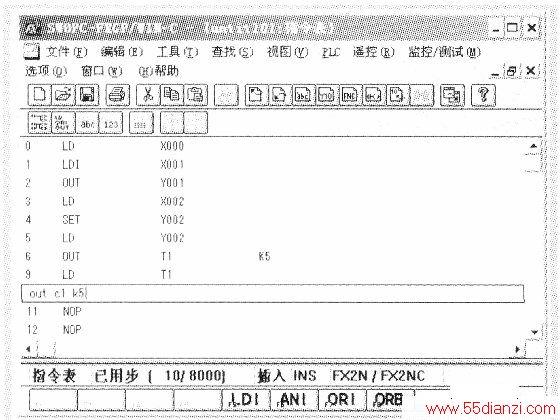

，选中语句表编辑区，其标题栏变为蓝色，成为当前工作区。用键盘直接输入语句表程序，覆盖工作区的“NOP'’语句，回车后自动换行。当使用语句表编程时，梯形图编辑区立即将程序自动转换成梯形图，可以同时生成语句表与梯形图，如下图所示。
当选用梯形图编程方式时，用鼠标点击

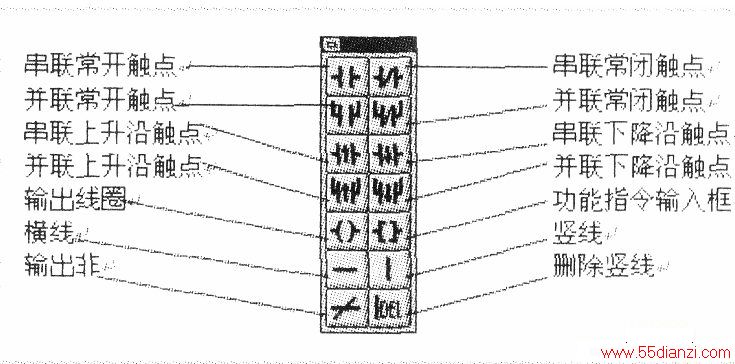

，选中梯形图编辑区，其标题栏变为蓝色，成为当前工作区。点击菜单栏[视图]．[功能图]，显示梯形图的绘工具，如下图所示。梯形图完成后，点击工具栏的转换按钮可以将梯形图转换成语句表程序。
三、基本梯形图的绘制

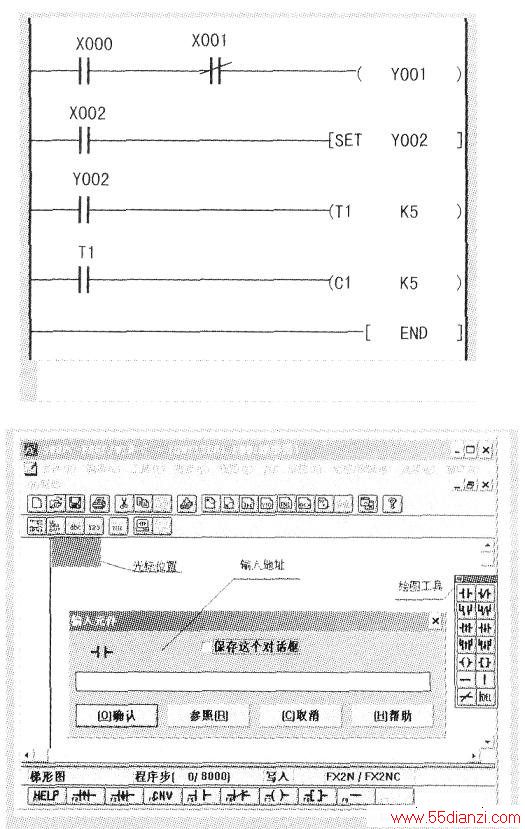

拟绘制图上所示梯形图，双击打开PLC编程软件，进入梯形图编辑的开始界面，如下图所示。
1．常开、常闭触点的输入方法
移动光标到需要放置触点的位置，点击右端绘图工具中的
按钮，出现｛输入元件｝对话框，点击空白外，用键盘输入“X000'’，再按【确定]按钮或回车键确定输入。此时光标后退一格，界面出现灰色区域，此区域表示为未转换区域。再点击绘图工具中

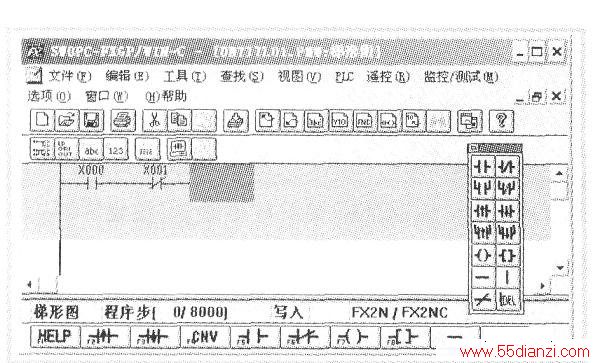

按钮，输入常闭触点"X001”，如下图所示。
2．线圈的输入方法
点击右端绘图工具中的

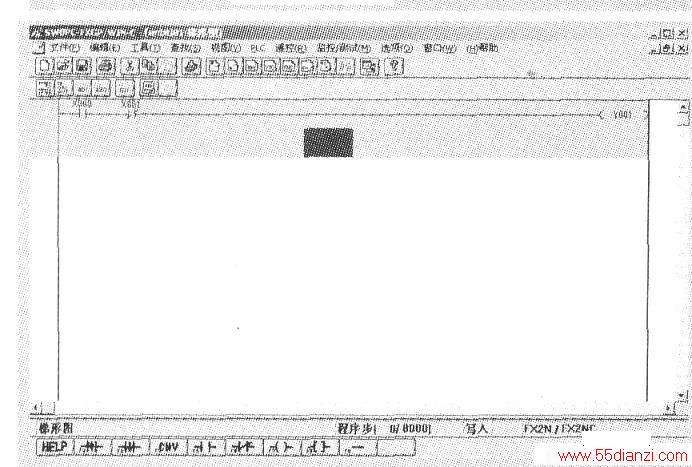

按钮，输入“Y001”，按按[确定]按钮或回车键确定输入，如下图所示。
3．置位指令的输入方法
点击绘图工具中
按钮，出现[输入指令]

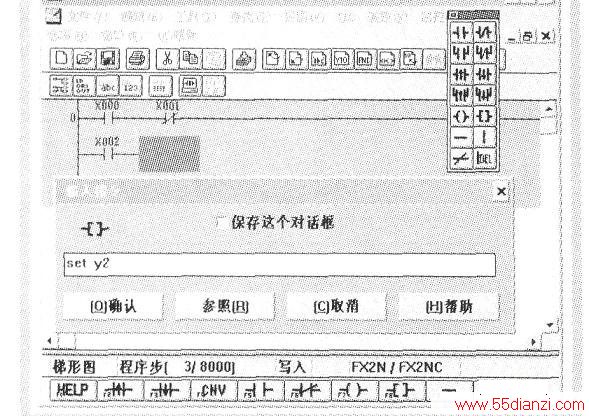

对话框，输入“SET Y2”(注意SET后要有空格)，然后按[确定]按钮或回车键确定输入，如下图所示。
4．定时器、计数器的输入方法
点击绘图工具中的

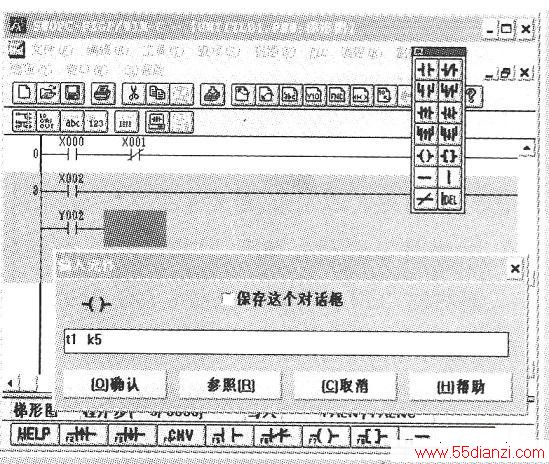

按钮，出现[输入元件对话框，输入“T1 K5'’后，按[确定]按钮或回车键确定输入。如果是计数器，则输入“C1 K5'’，按[确定]按钮或回车键确定输入。如下图所示。
5．梯形图的转换

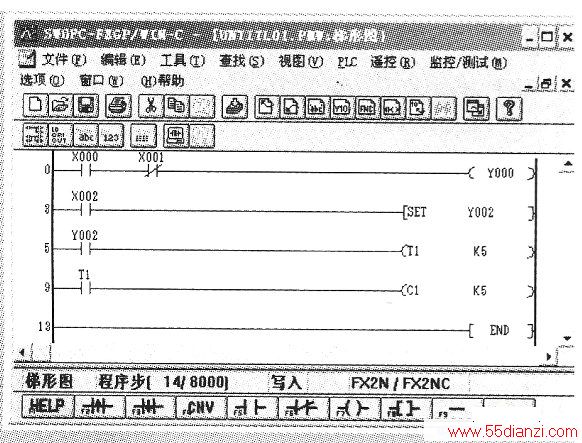

全部输入完后，按下转换按钮，转换后的整个梯形图如下图所示。
6．梯形图的修改
梯形图输入的过程中，难免要修改，修改方法如下：
①元件的修改：在元件的位置上双击，就会弹出相应的对话框重新输入。
②连线的修改：横线的删除是把光标移到需要删除的位置按"Del"键，竖线的删除是要把光标移到需要删除的位置的右端，点击绘图工具中的
按钮。
③行删除与行插入：先将光标放在要删除或插入的程序行上，然后在菜单栏中找到[编辑]一[行册除]或[行插入]。点击后就完成了需要的操作。
④完成梯形图后还要点击按钮来转换梯形图，进行确认。若梯形图无错误，则灰色区域恢复成白色。否则出现有错误对话框，主要有二种情况：一是梯形图连线的错误，二是梯形图语法上的错误。
四、将梯形图写入PLC
完成梯形图后，就要把编好的程序写入到PLC中的CPU中。步骤如下：
1．正确接好连线、设好端口用RS232连接线把计算机与PLC接通，如上图所示。
然后还必须先确定PLC的配接线路与通讯端口的设定是否一致，单击菜单栏中[PLC卜一[端口设置S]，显示的界面如图下左图所示，选择好端口，按『确定]按钮或回车键确定。如果选择不对或连接线松脱。会出现“通讯错误”的提示框图(如下右图所示)。
