发电机的温升试验

　　1.发电机运行状态下的损耗和温升
　　
　　2.发电机温度测量方法
　　
　　(1)温度计法（Th）(2)电阻法（R）
　　
　　(3)埋置温度计法（ETD）
　　
　　3.按国标规定，发电机各部分的温度限值
　　
　　4.发电机温升试验方法—直接负载法
　　
　　(1)试验基本要求
　　
　　(2)试验前的准备工作

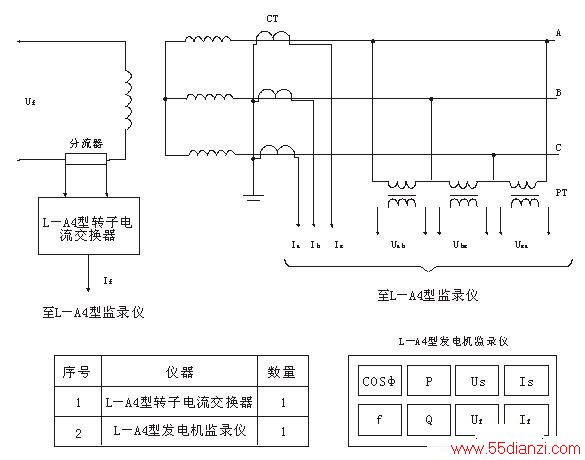

　　(3)试验程序及数据整理用直接负载法进行发电机试验可在额定负载或在50～100%额定负载范围内选3～4点负载进行，在后一种情况下，可选0.5、0.7、0.85、1.0额定负载点。每一负载点调好后，按上述试验要求，稳定一小时后开始记录定子电压、电流、有功功率、功率因数、转子电压及转子电流等各电气量，同时记录定子检温计、冷却介质及其它为试验而临时装设的检温计温度。转子绕组则用电阻法，算出平均温度，同时应注意，测量转子电压时为消除电刷压降的影响，应用带绝缘柄的铜网刷直接从转子滑环上测量，测量转子电流的毫伏表亦应尽可能靠近分流器，以减少引线电阻给测量带来得误差。
　　
　　每一负载点的试验应持续到温升稳定为止。最后列表，将试验结果按顺序写出。

　　给出定子绕组、定子铁芯及转子绕组温升曲线、及标出在定子电流及转子电流为额定值时相应的温升值。确定是否超过各相应部分的允许温升并检验其裕度大小。也可自制造厂提供的运行范围图（又称功率图）检验最大允许出力时的温升是否达到发电机各部分允许温升值。
　　
　　(4)数据及试验结果分析
　　
　　间接冷却的发电机，通风冷却系统运行正常时，一般有下列特点：
　　
　　冷却器进出水温度差2～3℃
　　
　　冷却介质进出口温差20～30℃
　　
　　冷却介质和冷却器中冷却水之间温差约6～7℃。

　　通风试验，通风冷却系统的不正常现象及原因如下：
　　
　　1）出风与进风（气体冷却）温差加大，发电机各部分温升增高，可能是冷热风道短路或堵塞，使冷却风量减少所致。
　　
　　2）出风与进风温差尚属正常，发电机各部分温升增高，可能是冷热风道短路或冷热风间隔不良造成混风。
　　
　　3）冷却器出水与进水温差小，发电机温度增高，进水与进风温差增大，可能是冷却器水质不良，管壁结垢，使冷却效能所致。
　　
　　4）冷却器进水与出水温差增大，发电机各部分温度增高，可能是通水管路阻塞，冷却水流量减小所致。
