三相异步电动机的结构

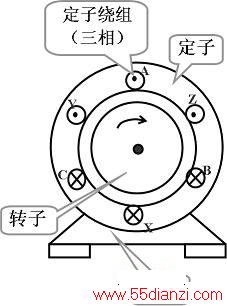

　　三相异步电动机的两个基本组成部分为定子（固定部分）和转子（旋转部分）。此外还有端盖、风扇等附属部分，如下图所示。

　　1）．定子
　　
　　三相异步电动机的定子由三部分组成：

定子 定子铁心 由厚度为0.5mm的，相互绝缘的硅钢片叠成，硅钢片内圆上有均匀分布的槽，其作用是嵌放定子三相绕组AX、BY、CZ。 定子绕组 三组用漆包线绕制好的，对称地嵌入定子铁心槽内的相同的线圈。这三相绕组可接成星形或三角形。 机座 机座用铸铁或铸钢制成，其作用是固定铁心和绕组

　　2）．转子
　　
　　三相异步电动机的转子由三部分组成：

转子 转子铁心 由厚度为0.5mm的，相互绝缘的硅钢片叠成，硅钢片外圆上有均匀分布的槽，其作用是嵌放转子三相绕组。 转子绕组 转子绕组有两种形式： 鼠笼式 -- 鼠笼式异步电动机。 绕线式 -- 绕线式异步电动机。 转轴 转轴上加机械负载

　　鼠笼式电动机由于构造简单，价格低廉，工作可靠，使用方便，成为了生产上应用得最广泛的一种电动机。
　　
　　为了保证转子能够自由旋转，在定子与转子之间必须留有一定的空气隙，中小型电动机的空气隙约在0.2－1.0mm之间。
