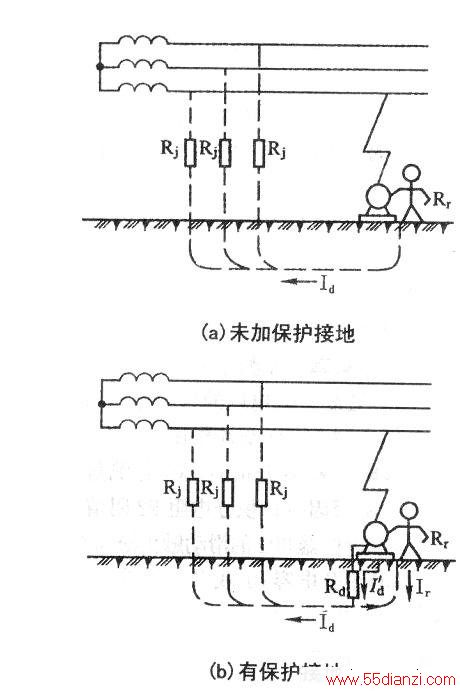

当电气设备不接地时，如下图(a)所示。若绝缘损坏，一相电源碰壳，电流经人体电阻Rr、大地和线路对地绝缘等效电阻Rj构成回路，若线路绝缘损坏，电阻Rj的阻值变小，流过人体的电流增大，便会触电；当电气设备接地时，如下图(b)所示。
虽有一相电源碰壳，但由于人体电阻R，的阻值远大于接地电阻Rd的阻值，所以通过人体的电流I，极小，流过接地装置的电流Id则很大，从而保证了人体安全。
保护接地适用于中性点不接地的低压电网。在这种电网中，凡由于绝缘损坏或其他原因而可能出现危险的金属部分，如：变压器、电动机、电器、照明器具的外壳和底座，配电装置的金属构架，以及配电线的钢管和电缆的金属外壳等，一般均应接地。
