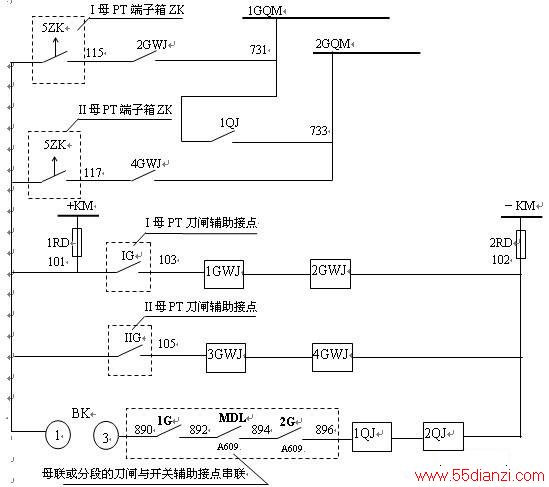

前面介绍了在220KV变电站中，母线电压引入时，并不是直接由PT刀闸辅助接点来切换，而是通过辅助接点启动辅助继电器屏上的中间继电器，用中间继电器的常开接点进行切换，该回路如图2.6
（1）PT刀闸辅助接点IG和IIG去启动中间继电器1GWJ，2GWJ，3GWJ，4GWJ，利用1GWJ与3GWJ的常开接点去代替图2.2与图2.3的G，为了防止辅助接点接触不良，需要两对接点并接。
（2）1GQM和2GQM是电压切换小母线，电压切换用于双母线接线方式，1GQM和2GQM分别是间隔运行于I母和II母的切换电源，由图2.6可知，在该母线PT运行时（IG或IIG合上），电压切换小母线才能带电（2GWJ与4GWJ合上），要么是在电压并列时，1QJ合上勾通1GQM和2GQM。5ZK开关在端子箱，可以根据需要人工切断该小母线电源。
（3）BK是电压并列把手开关，电压并列是指双母线其中一条母线的PT退出运行，但是该母线仍然在运行中，将另外一条母线上的PT二次电压自动切换到停运PT的电压小母线上。二次电压要并列，必须要求两条母线的一次电压是同期电压，因此引入母联的刀闸和开关的辅助接点。同时，即便两条母线同期但分列运行，如果II母采用了I母的电压，当连接在II母上的线路有故障时，I母电压却无变化，这样II母线路的保护就可能拒动。所以只有母联开关在运行时候才允许二次电压并列。电压并列回路由图2.7表示。图中只画出A相电压的并列，需要并列的有YMa,YMb,YMc,YML,SaYM。单母线分段接线的电压并列同理。

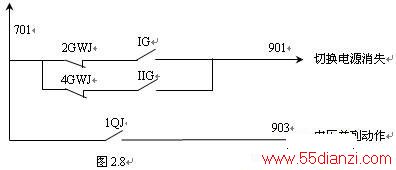

（4）信号
随着继电保护技术的发展，现在有些220KV间隔回路没有采用1GQM和2GQM小母线的731和733电源，而是直接采用该间隔保护的第三组操作电源（下一节将讲述）来当该间隔的731和733。白沙变电站290开关既是。因此在白沙站工作要注意这两种不同的方式。
