电力系统失灵启动母差回路

　　在220KV线路等保护中，还专门装设有失灵保护，失灵保护最核心的功能是提供一组过流动作接点。在间隔发生故障时候本保护跳闸出口接点TJ2动作，故障电流同时使失灵保护的LJ也动作，这样失灵启动母差。若本保护在母差动作之前把故障切除，则TJ、LJ都返回，母差复归，否则，母差保护将延时出口对应该间隔的母差跳闸接点对其跟跳。若跟跳后该故障还存在，则母差上所有间隔的出口接点全部动作（有些母差保护没有跟跳功能）。

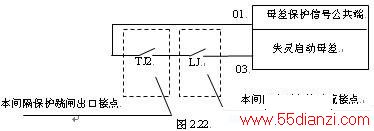

　　在220KV系统中，由于是分相操作，分别提供三相接点，使用时应将三相接点并联，如图2.23
