电力系统备用电源自投装置

　　备自投装置用于多电源点的变电站，当主供电源断开时自动将备用电源投入，保证供电的持续性。

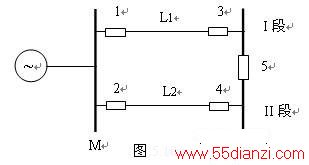

　　备自投分进线备投与分段备投两种方式，用图5.10来解释。

　　1、进线备自投

　　L1线路运行，L2线路备用，即开关1，开关2，开关3运行，开关4热备用，分段开关5运行，线路L1有线路电压，备投充电完成。

　　当L1出现故障，M侧的保护跳开开关1，如果是永久故障，重合不成功。N侧备投检查母线失压，而L2线路有压，则延时跳开开关3再合上开关4，这是备投线路L2，称备投方式1。

　　同理，线路L2运行，L1备用，称备投方式2。

　　2、分段备自投

　　线路L1和L2都运行，即开关1、开关2、开关3、开关4合上，分段开关5热备用，备投充电完成。

　　同样假设L1出现永久故障，开关1重合不成功，N侧备投检查I段母线失压，II段母线有压，延时跳开开关3再合上开关4，这是II段备投I段，称备投方式三。同理由I段备投II段称方式四。

　　根据当前电网运行方式，通过把手开关切换来选择备投方式。

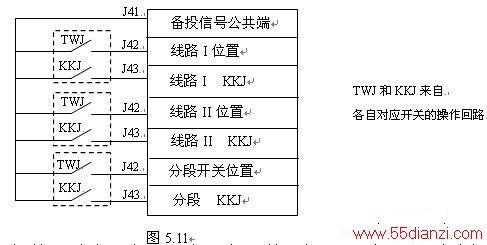

　　通过对备自投动作的分析，可知装置必须采用的电气量是两条线路的线路电压，两段母线的母线电压，开关3、开关4、开关5的位置信号（跳位TWJ）和合后信号（KKJ），为了防止在母线PT断线时装置误动作，还引入了开关3与开关4的B相电流作有流闭锁作用。装置接线方式如图5.11。KKJ的作用是为了防止备投误动作。例如方式一中，因为运行需要I母要停运，手动断开开关3，此时KKJ返回，备投放电，不会自动投上开关4引发事故。线路PT的作用是只有待备投线路有压，备投才有意义。线路无压，备投放电。

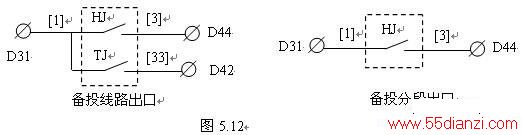

　　备自投动作时间应该大于对端开关的重合闸时间。备自投分合开关应该将其出口接点接在开关操作回路的手分手合位置。图上已标出在图2.16的端子号。备投对分段没有跳闸。

　　本局的备投一般是作为变电站高压电源的备投，在一些特殊的地方特别是比较大的用户站也使用低压备投的方式来增加供电的可靠性。如图5.13，这里1G、2G是变压器的低压总路，3G是低压母线，方式以1B运行，1G、3G合上，2B空载，2G热备用。一般这样的负荷情况低压侧是没有小电源的，那么主变的低压后备保护方向都是选择从变压器指向低压母线，灵敏角为258°。所以，技术上必须要求变压器后备保护动作闭锁备自投。例如母线上K2故障（或者低压出线故障出线开关拒动），变压器的低压后备保护动作跳开1G，如果备投此时动作，2G开关直接合在故障上。同理，作为具有K2故障的远后备保护作用的变压器高压侧后备保护也必须闭锁备自投。而变压器主保护，包括差动保护和非电量保护，它们动作将把变压器的高低压开关都跳开隔离了故障点，此时的备投允许动作。例如K1点故障，1G跳开，允许2G投入运行。
