5、对于磁场干扰窃电行为的防窃电技术分析
*伺谓“永久磁场和电磁场干扰是一种窃电行为”？
众所周知，承久磁场和电磁场都会影响电表的正常计量。窃电者在电表附近放置强磁磁铁或大线圈都能干扰电表的正确计量，达到窃电的目的。

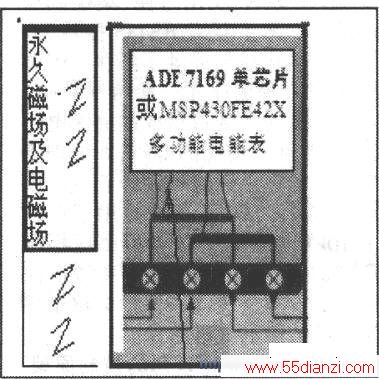

见下图的红曲线所示。
如何防窃电呢？
方法一：因强磁磁铁靠近表壳将减小功率的测量值，甚至能将功率减小到O。由于磁铁的影响范围较小，所以电流互感器在表壳内的位置对抵御磁铁的干扰相当有帮助。大线圈产生的电磁场会影响电能表中大多数的元器件和核心的电子器件等。为了防止磁场干扰，电能表内部元器件的位置及其安装位置非常重要。应把易受磁场影响的敏感器件尽量放在贴近电能表背面的地方，因为通常窃电者很难从电能表背后干预电表的正确计量。
应保持易受磁场影响的敏感器件远离电能表的顶部和两边，因为项部和两边是容易粘附磁铁的地方。
方法二：磁屏蔽是一种非常有效的防止磁场干扰的做法，首先可使用金属外壳的电流互感器，屏蔽磁场对它的影响。其次可以在表壳内衬薄层金属，以屏蔽整个电能表模块。但是这种做法，有可能增加原材料、生产及安装的成本。
