1．星-三角减压起动的意义和工作原理
普通三相异步电动机(笼型转子三相异步电动机)在加满压(即额定电压)起动时，其定子输入电流将高达额定电流的5～7倍，某些高起动转矩的或高转差的电动机最高可达8～10倍。当所用电动机的功率较大时，供电电源容量和配电设备也要相应地增大，从而加大投资、增大设备占地面积。
为了利用较小的电源容量和相关设备起动较大的电动机，常用的方法是：降低起动时的电压，从而降低起动电流。其中最常用也是最简单、最经济实用的方法是采用星一三角起动的方法。就是将正常运行时角接(即三角形连接，符号用“△”)的三相绕组，在通电起动开始时先接成星形(即星形连接，符号用“Y”)。在外加线电压不变的情况下(即额定电压，例如380 V)，此时的相电压将下降为角接时的根号3分之1，电流也相应下降，但不是像电压那样的比例，而是下降到角接满压起动时电流值的1／3。另外，起动转矩也将下降到角接满压起动时转矩值的1／3。这就是口诀中所说的“转矩随流同下降，三分之一的满压”。口诀中的“满压”两个字代表“角接满压起动时数值”9个字。
下面说明上述结果的来历。

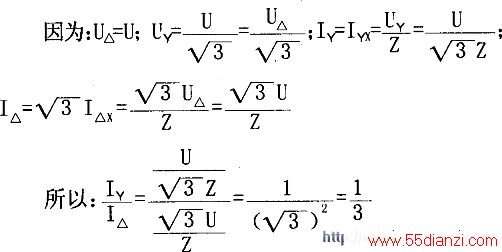

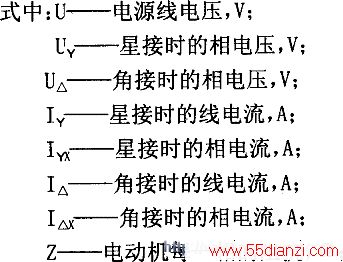

同一台三相异步电动机，在同样的线电压U下，其电压、电流之间的关系如下：
因为转矩与电压的平方成正比，星接时的相电压是角接时相电压的
所以转矩将下降到原来的1／3。
2．星一三角减压起动的适用条件
从上述讲述中可以看到，这种减压起动方法的适用条件是：
(1)所用电动机在正常运行时，定子三相绕组必须是以角接形式连接的。
(2)所带负载在起动时不要求用较大的转矩，或者说，要求的起动转矩不超过所用电动机满压起动转矩的1／3。
3．实现星--三角起动的配电电路和成品介绍
实现星--三角起动的配电电路有多种，但主要分手动转换和自动转换两大类。图1给出了几个典型的电路，读者可自行分析其工作原理。
市场上出售的实现星--三角起动的成品型号为QX3和QX4，采用时间继电器来实现星一三角电路的转换。表l给出了QX4系列起动器的技术数据(其反复短时工作操作频率均为30次／h)。
应当说明的是：在电动机的说明书或样本中给出的满压起动电流和起动转矩(或称为堵转电流和堵转转矩)数值都是保证值。而保证值是该产品技术条件中规定的最高或最低限值，不等于实际值。实际上，大多数电机的实际起动电流会小于保证值，有时最多会小于20％～30％；实际起动转矩一般都会高于保证值，最多会超过30％以上。当然也要考虑有些电动机的实际值也可能达不到这些保证值(但还在合格范围之内，因为在标准中允许在保证值的基础上加或减去一定的“容差”，例如起动电流的容差为+20％，起动转的容差为-15％)。在实际电路或选择电源设备时，若有关数据较紧张时，最好向电动机生产厂索要该规格电动机的型式试验数据，即较真实的数据。
型号为Y280M-4的三相异步电动机，其额定数据(即铭牌数据)为：功率90 kw，电压380 V(△接)；烦率50 Hz，电流164 A，转速1480 r／min。在其说明书中给出的满压起动电流保证值是额定电流的7倍；起动转矩保证值是额定转矩的1．9倍。求该电动机采用星一三角起动时的起动电流和起动转矩各为多少?
解：按本口诀“转矩随流同下降；三分之一的满压”，改为Y接时起动电流和起动转矩均为原△接时的1／30(1)△接时的满压起动电流：164A×7=1148A，改为Y接时的起动电流=1148 A÷3=383 A。
(2)△接时的额定转矩为：9550×额定功率(kW)÷额定转速(r／min)=(9550×90÷1480)N·m=58lN·m，满压起动转矩：581N·m×1．9=1103．9N·m，改为Y接时的起动转矩=1103．9N·m÷3=368N·m。
答：该电动机采用星一三角起动时的起动电流为383 A；起动转矩为368N·m。
