三温双控冰箱工作原理

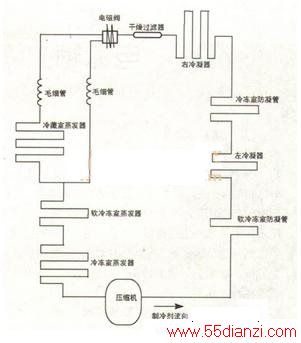

　　三温双控冰箱的工作原理示意图如下图所示。在冷藏室和软冷冻室，各放一感温探头来检测冷藏室或软冷冻室的温度，电脑控制器根据此温度对电磁阀进行切换控制，选择两根毛细管中的一根作为制冷剂的通道。同时，电脑控制器将这些温度与按键输入的温度值进行运算比较，通过控制压缩机的启动／停止来控制冷藏室、软冷冻室的温度。在此方式中，不管选择哪一路毛细管，冷冻室均处于制冷状态。

　　该类冰箱的管道系统电磁阀一端接冷藏室毛细管，另外两个端分别接软冷冻室毛细管和干燥过滤器。
　　
　　提示：电脑控制器又称控制板或电控板，主要由硬件和软件组成。硬件部分包括电源、驱动电路、AD采样电路、通信电路等；软件是指按照一定的方式将需要控制的功能转换而得的程序数据，存储在单片机中，单片机依据用户设定的功能调用相应数据，用来控制冰箱。
