双系统直冷三温双控电冰箱

　　该类电冰箱设置有两个机械温控器，可实现三个温区的温度控制，现以新飞BCD-176/M电冰箱为例介绍。该冰箱在冷冻室上部设置有软冻室，并具有优先制冷权。软冻室、冷藏室中分别设置有温控器，分别直接控制软冻室、冷藏室的温度，间接控制冷冻室温度，实现三温双控功能。
　　
　　1．制冷系统
　　

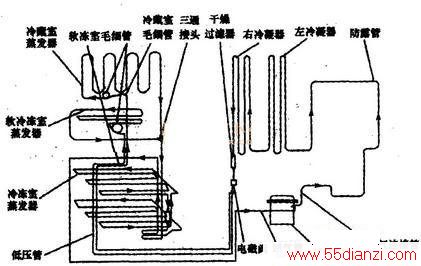

　　该冰箱的制冷系统如下图所示，由电磁阀根据得电与否决定接通哪根毛细管，从而确定制冷剂循环走向。

　　当电磁阀失电时，它接通冷藏室毛细管，在电冰箱运行时，制冷剂走向为：压缩机→排气接管→防露管→左侧冷凝器→右侧冷凝器→干燥过滤器→电磁阀→冷藏室毛细管→三通接头→冷冻室蒸发器→低压管→回路连接管，被压缩机吸回，即为一个单系统循环，冷藏室、冷冻室同时制冷。
　　
　　当电磁间得电时，其阀芯动作，改为接通软冻室毛细管，制冷剂走向为：压缩机→排气连接管→防露管→左侧冷凝器→右侧冷凝器→干燥过滤器→电磁阀→软冻室毛细管→三通接头→冷冻室蒸发器→低压管→回气管，被压缩机吸回，即为一个单系统循环，软冻室、冷冻室同时制冷。
　　
　　在第一种制冷方式下，仅冷冻室、冷藏室制冷，第二种制冷方式下，仅冷冻室、软冻室制冷，从而实现冷冻室强制冷，冷藏室和软冻室则根据用户需要进行不同程序的弱制冷，正好符合用户日常需要。
　　
　　2．电气系统
　　

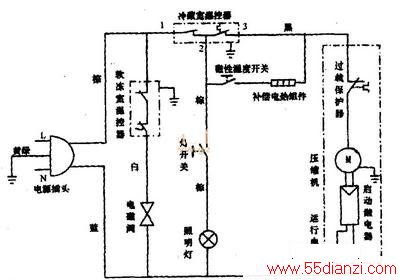

　　该冰箱的的电气系统如下图所示。软冻室温控器控制电磁阀的工作，冷藏室温控器控制压缩机的工作。

　　压缩机控制：当冷藏室温度高于设定值时，冷藏室温控器接通，AC220V电压通过电源插头L端→冷藏室温控器→过载保护器→压缩机、运行电容、启动继电器→电源插头N端，构成回路，启动压缩机，电冰箱开始制冷。当冷藏室温度低于设定值时，冷藏室温控器开关自动断开，压缩机停转。
　　
　　电磁阀控制：当软冻室温度高于设定值时，软冻室温控器接通，AC220V电压通过电源插头L端→软冻室温控器→电磁阀→电源插头N端构成回路，电磁阀得电接通软冻室毛细管，软冻室制冷。当软冻室温度达到设定值时，软冻室温控器断开，电磁阀掉电而接通冷藏室毛细管，冷藏室开始制冷。
　　
　　低温补偿电路控制：在环境温度低于15℃时，位于电冰箱箱体顶部的磁性温度开关自动闭合。这样，在冷藏室温度达到设定值时，冷藏室温控器的②、③脚断开。AC220V电压通过电源插头L端。冷藏室温控器①、②脚、磁性温度开关→补偿电热组件→过载保护器→压缩机→启动继电器→电源插头N端构成回路，补偿加热器发热，冷藏室温控器感温头部位升温，使冷藏室温控器开关提前接通，启动压缩机运转。
　　
　　注意：在补偿加热期间，因压缩机绕组阻值远小于补偿加热器电阻值，所以压缩机绕组上的压降可忽略不计，压缩机不会运转。
