双系统直冷双温双控电冰箱

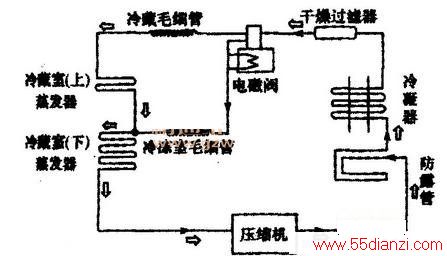

　　这种电冰箱采用两根毛细管节流和双温控器分别对冷冻室、冷藏室控温，并用一个电磁阀根据冷藏室或软冻室温度分配制冷剂流向，使制冷剂分流，实现电冰箱两室或多室之间温度调节。长岭BCD-203电冰箱采有这种方式，其制冷系统如下图所示。
　　
　　该机由冷冻室温控器控制开／停机，由冷藏室温控器控制电磁阀的工作，即控制制冷剂的循环方式。冷藏室温控器通断方式与单系统电冰箱的温控器相反，即低于设定温度接通，高于设定温度断开。
　　
　　1．制冷系统
　　
　　当冷藏室温度高于设定值时，冷藏室温控器断开，电磁阀失电，处于默认状态，接通冷藏室毛细管，制冷剂走向如图1中空心箭头所示：压缩机→防露管→冷凝器→干燥过滤器→电磁阀→冷藏室毛细管→冷藏室蒸发器→冷冻室蒸发器，被压缩机吸回，即为一个单系统循环，冷藏室、冷冻室同时制冷。
　　
　　当冷藏室温度达到设定值时，冷藏室温控器闭合，对电磁阀供电，电磁阀得电吸动阀芯，切断冷藏室毛细管的通路，转而接通冷冻室毛细管，制冷剂走向如下图箭头所示：压缩机→防露管→冷凝器→干燥过滤器→电磁阀→冷冻室毛细管→冷冻室蒸发器，被压缩机吸回，即为另一个单系统循环，冷冻室单独制冷。

　　2．电气系统
　　

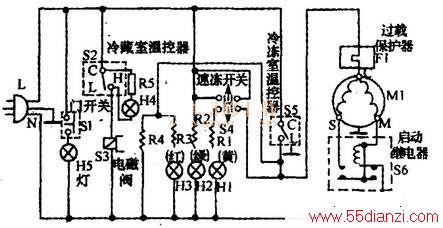

　　长岭BCD-203电冰箱电路如下图所示。
　　
　　压缩机控制：当冷冻室温度高于设定值时，冷冻室温控器S5接通，AC220V电压通过插头L端→冷冻室温控器S5→过载保护器F1→压缩机M1、启动继电器S6→电源插头N端，形成电流回路，压缩机运转制冷。同时，220V电压还通过插头L脚→S5→运行指示灯H3（红灯）→插头N脚，构成另一个回路，红色指示灯发光，表示当前电冰箱处于制冷状态。
　　
　　当冷冻室温度下降到设定值时，冷冻室温控器S5断开，压缩机停转，红色指示灯H3熄灭。
　　
　　电磁阀控制：当冷藏室温度高于设定值时，冷藏温控器S2的C、H脚断开，AC220V电压通过插头L端→S2的C端-R5-冷藏室制冷指示灯H4→电磁阀S3→电源插头N端，构成回路。在这个回路中，由于R5和指示灯H4阻值较大，因此电流很小，只能点亮指示灯H4表明冷藏室也正在制冷），而不足以驱动电磁阀动作，阀内部管路处于默认状态，即接通冷藏室毛细管，使制冷剂依次流经冷藏室蒸发器、冷冻室蒸发器，两室同时制冷。
　　
　　当冷藏室温度达到设定值时，冷藏室温控器S2的C、H脚接通，一方面将冷藏室指示灯H4电路短路使之熄灭；另一方面，AC220V电压通过插头L端→S2的C、H脚→电磁阀S3→电源插头N端，构成回路，使电磁阀动作，切断冷藏室毛细管通路，转而接通冷冻室毛细管，冷冻室单独制冷。
　　
　　速冻控制：按压速冻开关S4时，AC220V电压由插头L端→速度冻开关S4→过载保护器F1→压缩机M1、启动继电器S6→电源插头N端，构成回路，压缩机得电运转，电冰箱进入速冻模式。同时，速冻指示灯H1得电而发光。
