蒸气喷射式制冷

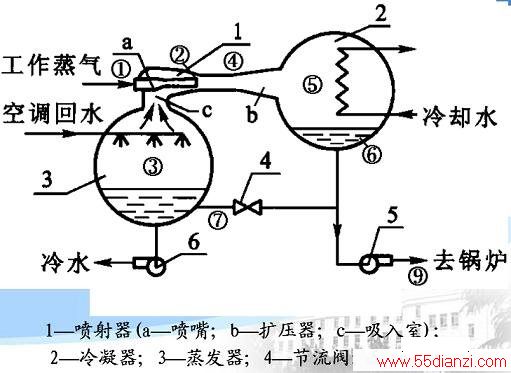

　　蒸气喷射式制冷的基本系统如下图所示，其组成部件包括喷射器、冷凝器、蒸发器、节流阀和泵。喷射器由喷嘴、吸入室、混合管和扩压器四部分组成。喷射器的吸入室与蒸发器相连，扩压器出口与冷凝器相连。
　　
　　工作过程为：用锅炉产生高温高压工作蒸气，工作蒸气进入喷嘴，在喷嘴中膨胀并以高速(可达1000m/s以上)流动，于是在喷嘴出口处造成很低的压力，使蒸发器中的水在低温下蒸发。由于水汽化时需从未汽化的水中吸收潜热，因而使未汽化的水温度降低。这部分低温水便可用于空气调节或其他生产工艺过程。蒸发器中产生的冷剂水蒸气与工作蒸气在喷嘴出口处混合，一起进入扩压器；在扩压器中流动的蒸气流速逐渐降低，压力逐渐升高，以较高压力进入冷凝器，被外部冷却水冷却变成液态水。从冷凝器流出的液态水分两路：一路经节流降压后送回蒸发器，继续蒸发制冷；另一路用泵提高压力送回锅炉，重新加热产生工作蒸气。
　　
　　图中表示的是一个封闭循环系统。在实际使用的系统中，冷凝后的水往往不再进入锅炉和蒸发器，而将它排入冷却水池作为循环冷却水的补充水使用。蒸发器和锅炉则另设水源供给补充水。

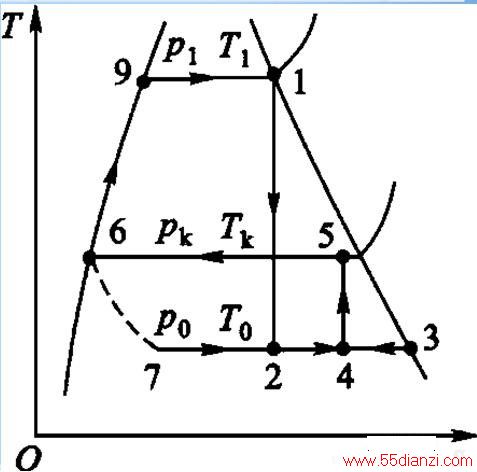

　　下图示出在T－s图上所描述的蒸气喷射式制冷机的理论工作过程与循环。图中1－2表示工作蒸气在喷嘴内部的膨胀过程。工作蒸气(状态2)与制冷剂水蒸气(状态3)混合后的状态是4。4－5表示混合蒸气在扩压器中流动升压的过程。5－6表示冷凝器中气体的凝结过程。凝结终了的状态为6。凝水分为两部分：一部分经过节流，进入蒸发器，产生制冷作用，用过程线6－7－3表示；另一部分用水泵送入锅炉，产生工作(驱动) 蒸气，用过程线6－9－1表示。

　　蒸气喷射式制冷机具有如下特点：补偿能的形式是热能，可以不用电能；结构简单；加工方便；没有运动部件；使用寿命长。因而具有一定的使用价值，例如用于制取空调所需的冷水。但这种制冷机所需的工作蒸气压力高，喷射器的不可逆损失大，效率较低。因此，在空调冷水机组中采用溴化锂吸收式制冷机比用蒸气喷射式制冷机具有明显的优势。
