蒸气压缩式制冷

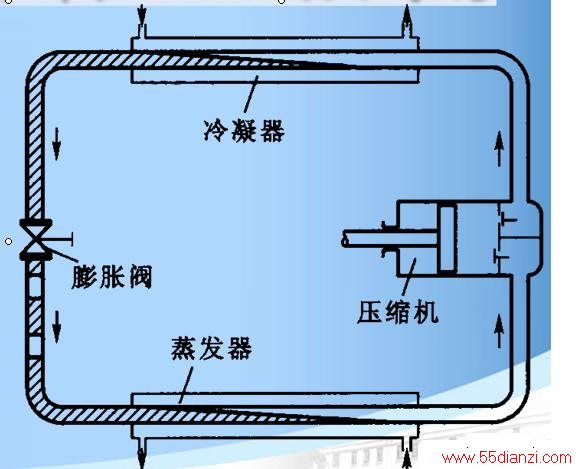

　　蒸气压缩式制冷的基本系统如下图所示。
　　
　　系统由压缩机、冷凝器、膨胀阀、蒸发器组成，用管道将它们连接成一个密封的系统。
　　
　　在蒸发器内处于低温低压的制冷剂液体与被冷却对象发生热交换，吸收被冷却对象的热量并汽化。产生的低压蒸气被压缩机吸入，经压缩后以高压排出。压缩机排出的高压气态制冷剂进冷凝器，被常温的冷却水或空气冷却，凝结成高压液体。高压液体流经膨胀阀时节流，变成低压低温的气、液两相混合物，进入蒸发器，其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压气再次被压缩机吸入。如此周而复始，不断循环。
