由STK621-031组成的变频压缩机电路

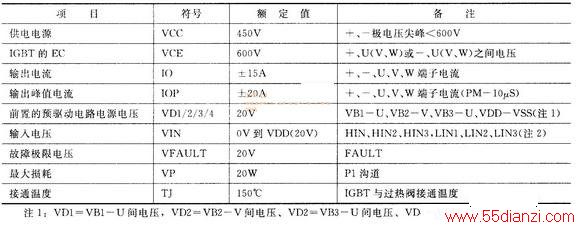

　　STK621-031是三相电功率模块，内集成有功率执行元件（IGBT和过热阀）、驱动预放器、过电流保护、过热保护、欠压保护等电路。采用直接输入互补金属氧化物半导体级位控制控制信号，不需要光电耦合器及其他器件做强电、弱电区的绝缘电路，使用单独电源驱动，激活自己的电源升压电路进行补给，STK621-031技术参数见下表。

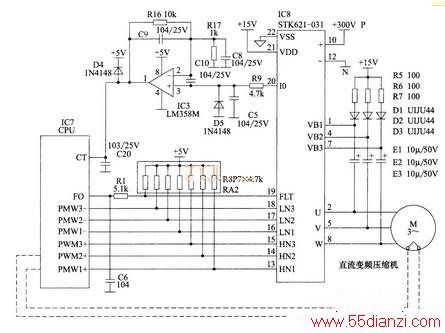

　　下图所示是海信KFR－2608GW/BP变频空调器的压缩机电路。STK621－031功率模块负责压缩机驱动，LM358M运算器负责故障反馈。LM358M内部包括有两个独立的、高增益、内部频率补偿的双运算放大器。当运算器的“＋”极电压高于“－”极电压时，内部运算器导通输出端输出电压；当“＋”极电压低于“－”极电压时，内运算器截止其输出端为0V。

　　CPU输出的PWM1、PWM2、PWM3三相电控制信号，送STK621－031的13～18脚，被处理形成与PWM脉宽成正比例的三相电，分别由8、5、2脚输出，驱动交流变压缩机运转在相应转速上。
　　
　　当STK621－031输出电流超过额定值时，判断功率膜过流其20脚输出低电平，通过R9将LM358M的3脚电压拉低到小于2脚，内运算器截止其1脚输出0V，反馈给CPU的CT脚，被CPU分析后做出相应操作。
　　
　　当STK621－031过热或检测VDD的＋12V电压过低时，会由19脚输出故障信号，反馈给CPU执行停机保护程序。
　　
　　D1～D3、R5～R7、E1～E3组成自举升压电路，将＋15V升压后提供内部的预驱动电路。R16，C9使LM358的输出、输入端形成深度负反馈。
