机械控制式空调四通换向阀电路

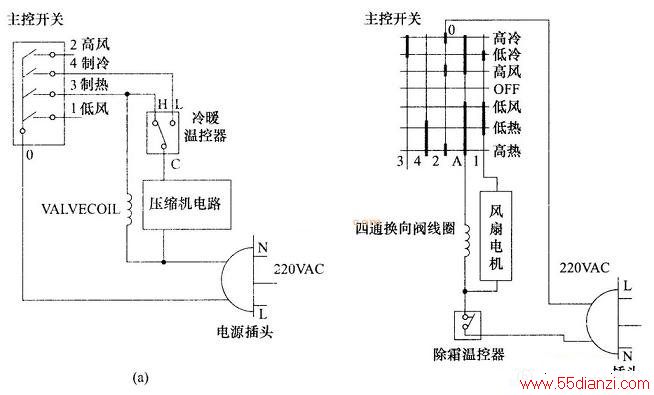

　　下图所示两种机械控制式四通换向阀电路，应用于机械控制式热泵冷暖窗式空调器。由主控开关、四通换向阀线圈组成，两者的工作基本相同，其中图（b）工作过程如下：
　　
　　除霜温控器属于自动复位型温度开关，固定室外侧的热交换器的“U”型管侧，断开温度为－11±1℃，接通温度为6±1℃。
　　
　　当主控开关置于低热或高热挡位时，主控开关的O端子与A端子接通，这样，220V L→主控开关O、A端子→四通换向阀线圈→除霜温控器→220V N，构成回路，四通换向阀线圈得电处于制热模式。
　　
　　当制热一段时间，室外侧热交换器结霜严重使管温低于－11℃时，化霜温控器断开，切断四通换向阀线圈和风扇电机电路，阀体恢复原制冷位置，使压缩机排出的高温高压制冷剂改为先流经室外侧热交换器，使室外侧热交换器开始化霜。同时风扇停转，防止向室内吹出冷风使人感到不舒服。化霜完毕，当室外热交换器管温上升到6℃时，化霜温温控器自动接通，为下轮制热作为准备工作。
