空调器单速风机电路

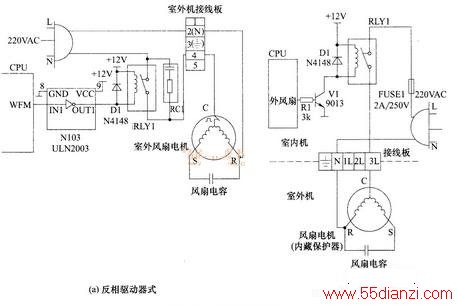

　　下图所示是两种常见的单速风机电路，一般作为分体空调器的室外机风扇电路。两者的工作原理基本相同，其中图（b）结构工作过程如下：
　　
　　制冷或制热运行时，CPU的外风扇控制端输出＋5V高电平，通过R1对V1的b基极提供0.7V高电平，使V1饱和导通，驱动继电器RLY1触点闭合。这样，220VACL→FUSEL保险管→RLY1外风扇继电器→接线板3L端→风扇电机及风扇电容→接线板的N脚→220VACN，构成回路，风扇电机运转，对室外热交换器进行通风散热（冷）。
　　
　　当制冷（热）达到设定温度或CPU检测到异常信息时，令外风扇控制端转为0V低电平，V1截止，RLY1触点断开，风扇电机停止运转。
　　
　　维修提示：
　　
　　风机运转条件：CR两端得到220VAC，SR两端接入的风扇电容的容量正常。
