四通换向阀制热工作原理

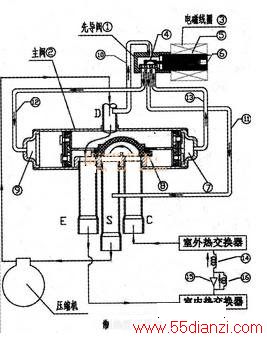

　　四通换向阀制热就是把制冷状态的管口位置进行切换实现设备的制热循环当电磁线圈通入规定的额定电压（ AC220V）时，电磁线圈由电生磁，使先导阀内部的导管克服弹簧的作用力往右移动，如下图所示，从而带动托架、小滑块也一起往右移动，改变先导阀内部管口的位置，如下图所示、此时毛细管10、12接通，11、13接通。当压缩机排气，口排出高温高压制冷剂气体进入主阀的D管口后，一路从D管口的毛细管处进入先导阀的阀体，此时毛细管10、12接通，高压制冷剂气体进入主阀阀体的左腔，推动活塞、滑块往右移动，而右腔的气体由于受到左腔高压气体的推动，右腔的气体在右活塞的推动下，通过毛细管13进入先导阀，从毛细管11出来后接S管口，被压缩机吸气管吸入、此时主阀的滑块实现了从左至右的移动，由原来制冷状态的E、S管口接通到制热状态的S、C管口接通实现制冷到制热阀体管路的切换如下图所示：另一路高温高压制冷剂气体从D管口入，E管口出，进入室内热交换器，经制热辅助毛细管16、主毛细管14后在室外热交换器吸热气化蒸发，再经四通换向阀的C管口流入主阀体从S管口流出后被压缩机吸气口吸入低温低压制冷剂气体，完成整个制热循环。
