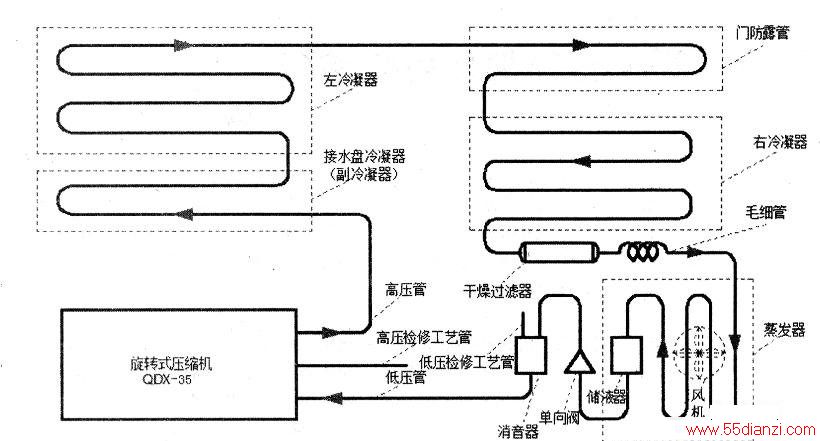

华凌BCD-182W无霜冰箱的制冷系统如下图所示。压缩机做功从高压口泵出高压高温制冷剂气体,经接水盘冷凝器(接水盘有化霜水时会进一步加强冷凝效果)、内藏式左冷凝器、门防露管、右冷凝器冷却后,冷凝为高压中温制冷剂液体,再经干燥过滤器滤掉杂质、吸收水分后,流进毛细管进行节流降压。制冷剂进入蒸发器后,因吸收箱内热量(使用风机强迫热交换对流方式)而气化蒸发。未气化的制冷剂进入储液器中.继续吸收热量气化蒸发,最后经单向阀、消音器进入压缩机。
