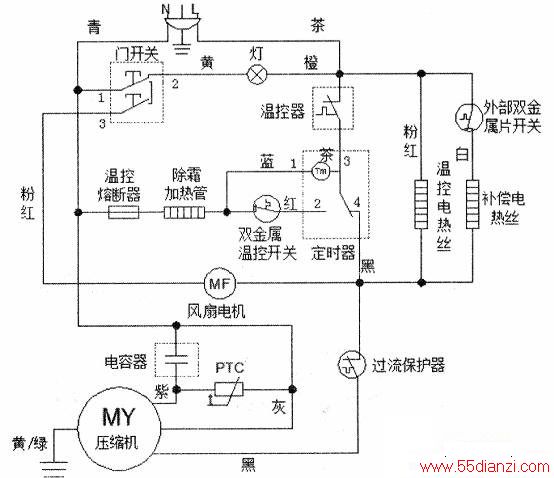

该机的电控系统如下图所示。 压缩机控制电路:电源L(火线)一温控器(只有设定温度比环境温度低,温控器的触头才能接通)一除霜定时器③、④脚接通(在制冷状态下,③、④脚接通;在除霜状态下,③、②脚接通)一过载保护器一压缩机(PTC分相启动电容运转式)电源N(零线),形成回路。 除霜控制电路:电源L(火线)温控器一除霜定时器③、②脚接通双金属温控开关一除霜发热管除霜保护器一电源N零线,形成回路。
