电冰箱电子式温控器工作原理

　　电子式温控器主要以金属导体或半导体的电阻为感温元件，利用它的电阻值能随温度变化而明显地改变NTC）。其感温元件常用的有铂热电阻、铜热电阻和热敏电阻。
　　
　　热敏电阻电子式温度控制器是由感温元件(负温度系数热敏电阻)、放大器、直流继电器和电源变压器等组成，

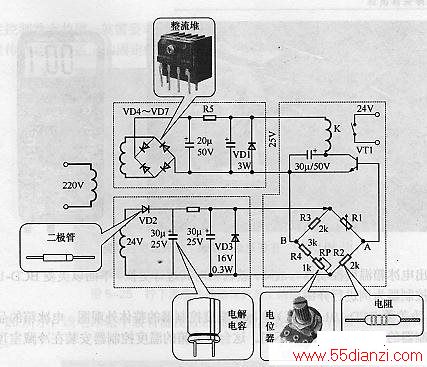

　　将惠斯登电桥的一个桥路置换为热敏电阻作为感温元件，三极管VT1的发射极和基极接在电桥的一个对角线上，电桥的另一条对角线接在24V电源上。
　　
　　调节电位器RP ，使电桥平衡，则A点电位与B点电位相等，VT1的基极与发射极间的电位差为零，三极管VT1截止，继电器K释放，压缩机停止运转。
　　
　　随着电冰箱内的温度逐渐上升，热敏电阻R1的阻值不断减小，电桥失去平衡，A点电位逐渐升高。三极管VT1的基极电流Ib逐渐增大，集电极电流IC也相应增大。箱内温度越高，R1的阻值越小，Ib大，Ic越大。当集电极电流Ic大到继电器的吸合电流时，继电器K吸合，接通压缩机电机的电源电路，压缩机开始运转，系统开始进行制冷运行。
　　
　　随着箱内温度的逐步下降，热敏电阻R1的阻值逐步增大，此时三极管VTl的基极电流Ib变小，集电极电流Ic也变小。当IC小于继电器的释放电流时，继电器K释放，压缩机电机断电停止工作。
