单相电能表电流线圈进出线端接反示例

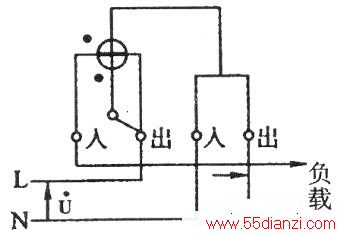

　　单相电能表电流线圈进出线端接线图如下图所示。电流在电流线圈中反向流动，这时计量有功功率表达式为P=UICos(180°-φ)=-UIcosφ式中，U为相电压；I为相电流。
　　
　　由此式可见，电能表计量出的功率是负值，铝盘反转，计数器读数逐渐减少，实际消耗的电能等于计数器减少的电量。
