ET521A表信号发生器和示波器功能的使用

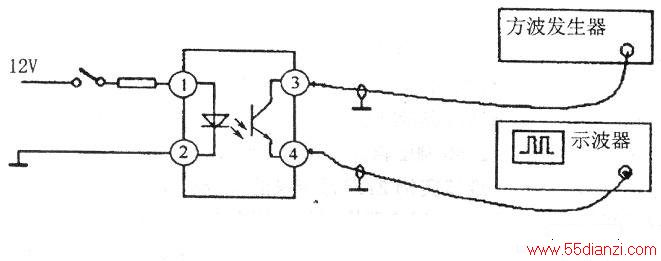

　　在彩显和彩电维修中，光电耦合器可作为信号隔离传输或隔离控制开关用，在其内部设有红外发光二极管和光敏三极管，它通过光耦合来传递信号。因此，输入端与输出端是电绝缘的。检测时，可经过限流电阻将发光二极管接到低压直流电源，或用万用表的电阻低量程档，黑表笔接发光二极管正极，红表笔接发光二极管负极，使发光二极管导通。将ET521A表信号源方波加至第③脚，示波器接至第④脚，示波器上应出现被测试的信号，否则，说明此光电耦合器有故障。电路连接如下图所示。

　　信号发生器在示波器工作状态下，可以输出10Hz～156 kHz正弦波信号，调节编码开关，迅速改变输出频率，也可以锁定一个频率点，通过Q9插座连接被测电路。这时示波器功能可以同时观测被测电路输出端的信号，为完整测量音频电路提供了方便。还可以设定输出方波信号，并将此信号加在被测的彩电行输出变压器和电源开关变压器上，通过示波器功能观察该变压器振铃特性，从而对行输出变压器和电源开关变压器有否匝间短路做出判断。当然也可以运用此功能对复杂控制电路故障做出诊断。
