用ET521A示波表检修电视机的伴音故障

　　当电视机的伴音出现故障时，用ET521A示波表检修电视机的伴音部分非常方便。　　

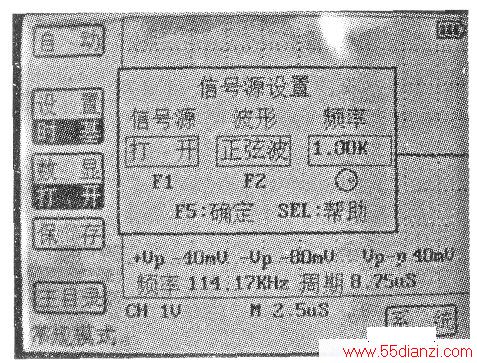

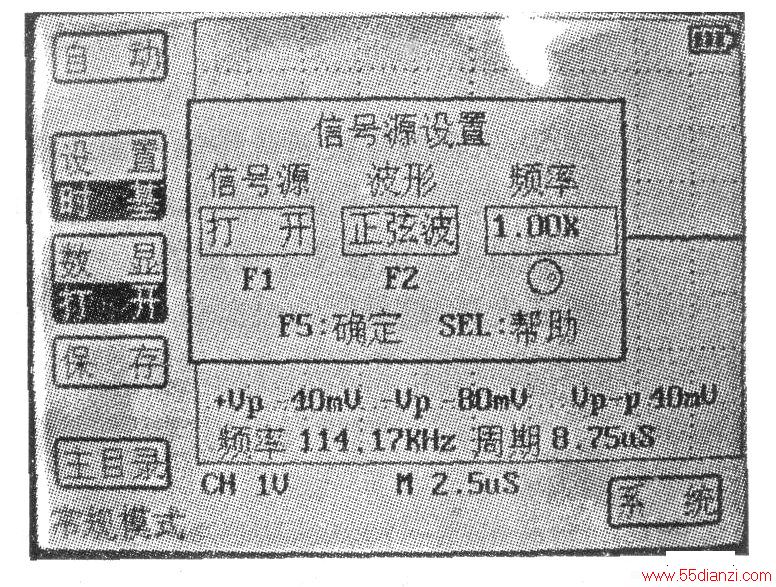

　　打开ET521A示波表电源开关，将控能开关放在OSC档，然后按下编码开关2s左右，松开按健，屏幕弹出一个窗口，如上图所示。按“Fl”键打开信号源，按“F2”键选择正弦波，再旋转编码开关选择频率1kHz，选择好后，按“F5”键确认。弹出的窗口退出，在波形显示区的左上角，有一符号显示出正弦波1kHz，如下图所示。

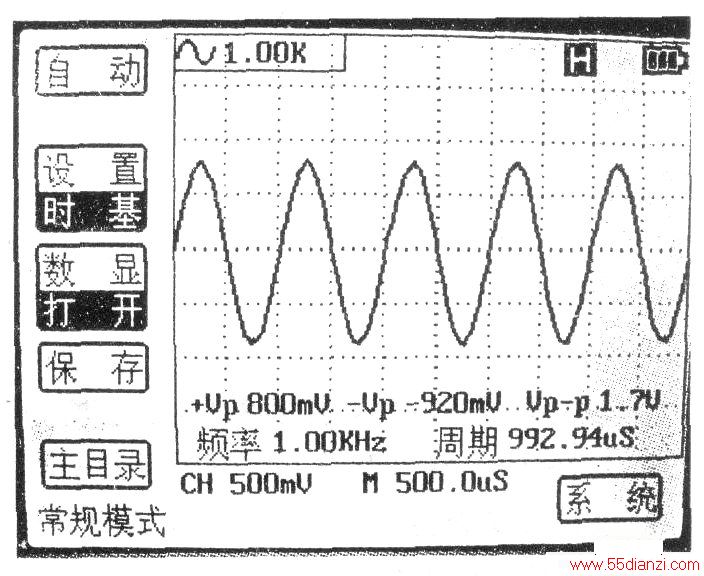

　　将示波器输入信号探头与信号源输出线连接，即可看到正弦波形，如下图所示。

　　当电视机的伴音出现故障时，首先将伴音的鉴频输出至音频放大器的通路断开，音量调至中间状态，分以下几种情况检修：

　　1．伴音无声　　

　　此时可将信号源的正弦波1kHz信号注入到伴音音频放大器的输入端，同时将示波器的探头连在放大器的输出端，看有没有放大了的正弦波信号。若无，即是放大器损坏；若有，放大器良好没有问题，故障可能在喇叭或者音频信号输入前级。喇叭是好的情况下，可用示波器测量有无鉴频输出信号，逐级向前查找故障。

　　2．伴音失真　　

　　此时可将信号源的正弦波1kHz信号注入到伴音音频放大器的输入端，同时将示波器的探头连在放大器的输出端，看放大了的正弦波信号的波形有没有失真见图4，一般有如下几种情况：

　　(1)限幅失真。有上限幅失真、下限幅失真、上/下限幅失真，这些故障是由于OTL音频放大器输出电路的两个输出对管或者推动管的静态工作点发生变化，偏离正常值引起的。

　　(2)交越失真。失真的程度随音频信号输出功率的减小而增大，原因是OTL音频放大器电路中有元件变质或者损坏，使起始工作电流变小造成的。

　　(3)寄生震荡失真。这是因为公共供电电源耦合或者寄生反馈信号造成的，可采取增加滤波电容的方法予以消除。
