节假日里带儿童逛商场、游公园时，不妨让幼童戴上自制的“语音身份证”！这种“语音身份证”外观像一个胸挂式电子表，电路内记录有幼童的名字、家庭住址、联系电话等语音；一旦幼童走失，好心人或民警只要按动“语音身份证”上的按键，便能获知里面的语音信息，尽快帮助小孩回家。
一、工作原理

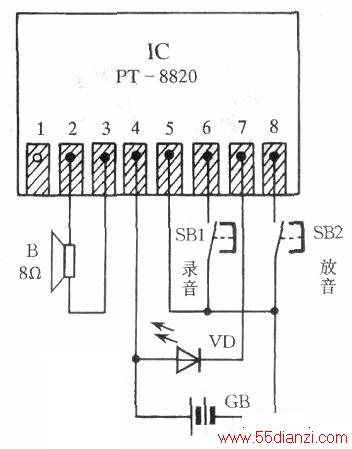

幼童“语音身份证”的电路如下图所示，其核心器件是一块新型“傻瓜”式语音录放模块IC。这种模块采用先进的多电平直接模拟闪速存储技术，可获得高质量的录音，并且断电信息不丢失；由于采用独特的双向模拟I/O语音转录技术，扬声器和话筒“合二为一”，使用极为简单、方便。
当按下录音键SB1不松手时，IC的⑥脚获得低电平触发信号，发光二极管VD点亮，表示电路进入录音状态。这时，对着扬声器B讲话，IC即自动录入有关语音资料。手松开SB1按键，VD熄灭，录音结束。本电路最多可录入20s的语音，如果录音超过20s，则VD自动熄灭，表示语音录满。每当按动放音键SB2时，IC的⑧脚获得负脉冲触发信号，IC即从②、③脚输出一遍内储的语音电信号，并直接推动B还原出录音资料。
二、元器件选择
IC选用PT-8820型“傻瓜”式语音录放模块，其语音芯片和元件分别采用软封装和贴片工艺制作在一块尺寸为22mm×18mm的印制板上，引脚既可直接进行焊接，也可采用相应标准尺寸插座进行插连。该模块典型工作电压为5V(最大7V)，静态电流≤1μA，工作电流约25mA；录音时间为20s，录入信息能保存100年，可重复录音达10万次（典型值）。PT-8820可用同类产品BA9902直接代换。VD选用φ3mm普通红色发光二极管。SB1、SB2均用6mm×6mm小型轻触式按键开关。B宜用φ27mm×9mm、8Ω、0.lW超薄微型动圈式扬声器，以减小体积，方便安装。GB用4粒SR44或G13-A型扣式氧化银微型电池串联而成，电压为6V。
三、制作与使用

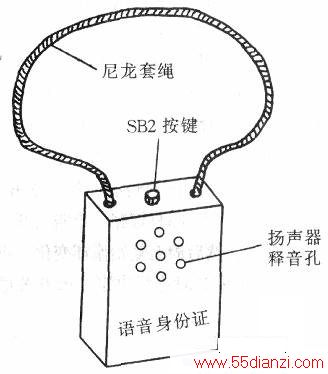

全部电路按照下图所示焊装在尺寸为42mm×30mm×15mm的塑料小盒内。
焊接时电烙铁外壳一定要良好接地，以免交流感应电压击穿IC内部CMOS集成电路！盒面板为B开出音孔；盒顶侧开孔固定SB2，并打孔穿上一根长约0.6m的尼龙绳环，作为小孩脖子上挂“语音身份证”的套绳。为防止使用中误抹掉IC录入的语音资料，SB1及VD均不在外壳上打孔安装，直接将其焊固在盒内即可；如果录完音后，肯定以后不需要经常改动语音信息，可干脆拆掉SB1及VD不用。最后，在电路盒上写上“语音身份证”等字样，装配即告结束。
制作成的幼童“语音身份证”，无需对电路做任何调试，只要录入相关语音信息，便可投入使用。录音内容以小孩的名字、家庭住址、父母姓名、联系电话或手机号码等语音资料为主，此外还应录入一段感激或酬谢帮助者的话语。这样，当丢失的小孩被好心人或民警“拾”到时，只要按动“语音身份证”上的按键，就会立即昕到里面播放出的有关录音，从而使小孩能够很快被送到父母身边。
