用单片机做显示器信号发生器

　　在维修显示器时，一般都是接电脑主机，经常拔插信号线很不方便。本文介绍的显示器信号发生器就可以替代电脑主机，给显示器一个信号，在维修时能显示各种信号，而且体积很小，携带在外维修也很方便。

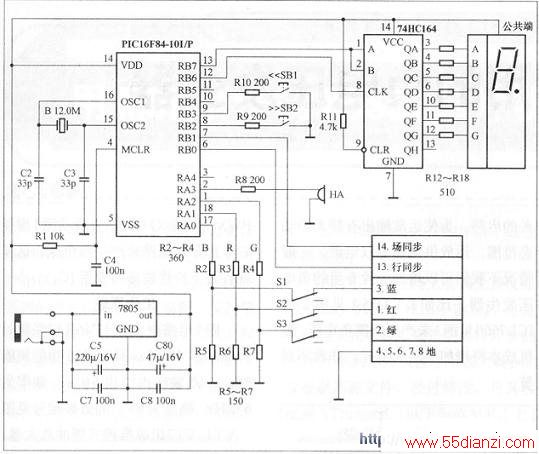

　　我做的这个显示器信号发生器是在国外网站www.alexm.times.lv/vga_tester.htm看到的，电路原理图见下图，

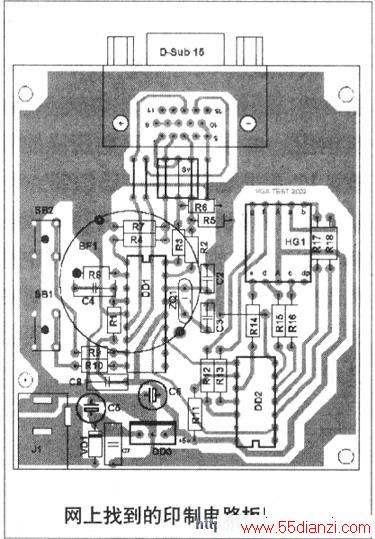

PCB图见下图。主要是用单片机PICl6F84A来输出信号，74HCl64用来显示编码。一般市场上销售的彩显信号发生器都在130到200多元，而这个电路整个成本不到40元。

　　主要器件PICl6F84A市场价在12元左右，一些单片机网站都可以买到。数码管是共阳单管，VGA插座在坏的显卡或主板上找就可以。其他器件在电子市场都有。在制作电路板时把PCB图用激光打印机直接打印在热转印纸上，热转印纸可以用广告用的及时贴把上面的贴纸去掉，下面的就可以当热转印纸使用了，不必去市场买，然后用家里的电熨斗(要铁的那种熨斗)注意控制好温度，在150到180度最好，敷铜板要比PCB图稍大些，对好板子，用力压几次，等温度降下去后，慢慢揭去热转印纸，如果有漏掉的重新用电熨斗压一次，然后用三氯化铁和水以1：3的比例配好，温度在40'C-60'C之间，只需十多分钟就腐蚀完了。最后焊接元器件，先把电阻和电容对应的都焊好，IC器件最好用插座，这样不容易损坏，其中S1、S2、S3是拔码开关可以省去不用，直接接通。在PCB板上VDI是保护管，防止电源插反时烧坏IC。数码管我是用双位的，只要能显示就行了，焊完所有元件后一定要细细查一遍有没有焊接短路的。

　　我在焊接时把SBI的一脚和地线短路了，结果不能改变信号。写数据我是根据《无线电》第6期的《自制简易PIC单片机编程器》制作的，烧写软件用icproglO5E，下载地址为www.ic-prog.comlicproglO5E.zip。使用方法该期有详细介绍。

　　整个电路是由单片机PICl6F84A1脚、17脚和18脚分别输出三基色信号，6脚和7脚输出行场同步信号，8脚和9脚控制信号输出，每按动一次输出一个信号，数码管都有对应显示，一共有15个信号输出，分别输出红、蓝、绿、白屏，彩色方格，还有黑白交替方格信号，详细下看表。

序号 分辨串(dots×lines) 行同步频率(kHz) 场同步频率(Hz) 同步端（Hz) 显示图形 1 MODE-2640x480 31.625 G0.0 -/- 白屏 2 MODE-3640x480 37.555 ?5.0 -/- 白屏 3 MODE-4800x600 46.g43 75 +/+ 白屏 4 MODE-4800x600 46.943 75 +/+ 红屏 5 MODE-4800x600 46.g43 75 +/+ 绿屏 6 MODE-4800x600 46.:)43 ?5.0 +/+ 篮屏 7 MODE-4800xGOO 46.943 75 +/+ 彩色困格 8 MODE-2640x480 31.625 60 -/- 恩白国格 9 MODE-4800x600 46.943 75 +/+ 高频测试1 A MODE-4800x600 46.943 75 +/+ 高频测试2 B MODE-11024x768 60.oo8 75 +/+ 白厢 C HV8-1(Panasonic) 29.455 45 -/- 自屏 D HV8-2(Panasomc) 39.018 77.1 -/- 白屏 E HV8-4(Panasomc) 65.313 106.4 -/- 蓝边圈椅 F HV8-6(Panasonic) 85.84 L65.0 -/- 红边图格

　　74HCl64是显示输出编码的，整个电路基本无需调试，电源用9V的外接整流电源就行，或用9V电池也行，单片机HEX文件下载地址是www.

　　alexm.times.lvNga/vga12mhz.zip,或zgsunyan.ik8.com/PIC/vgal2mhz.

　　Zip。使用时注意在接上显示器测试时，有的信号因频率较高屏幕会显示超出范围。

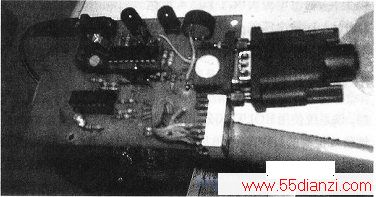

　　下图是我做好的信号发生器电路板，我在制作时加了一个电源指示。
