在大的电解电容上并联0.1"F左右的CBB电容被认为是改善电源性能的有效的方法，不过笔者的观点是必须以电解电容性能良好为前提，要想有改善，CBB电容同样应该良好，否则标称容量再大，并联再多的CBB，你也会失望乃至疑惑和苦闷，用图6的“土办法”费力测量一下也许可以解除你很多的苦闷和疑惑。
2.电源变压器与电源电路
电源是功放中与功率放大电路同等重要的电路，“工频变压器十整流滤波”的经典电源电路，虽然简单，要做好却并不容易，集成功放是否能够装调成功，这一部分也很关键。
整流部分，笔者认为使用二极管、整流桥、单桥、双桥乃至双变压器双桥的方法各有千秋，孰优孰劣，至少目前还没有定论。单就整流二极管和整流桥来说，业余条件下实际逐个测量仍然十分必要，即使你买的是发烧元件也不例外，这些测量项目包括：
(1)测量好坏，使用万用表或者其他方法都可以完成；(2)定性筛选正向压降的一致性。
可以使用图6或者其他方法，有专业仪器更好；(3)定性筛选耐压 (反向压降)的一致性。

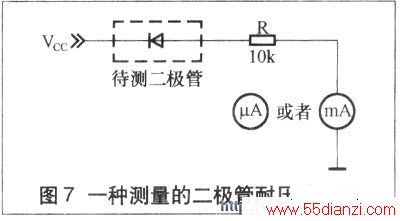

使用晶体管参数测试仪或者晶体管参数图示仪等仪器都可以，如果没有，可以使用图 7的方法进行近似测试。图7中的VCC电压要高于待测二极管耐压值的 1倍以上，因为音频功放所用的整流二极管一般都是1OOV左右的，所以Vcc可以直接由市电的 220V整流得到，约310V，因此要注意安全。
如果你想关注被测器件的耐压值，可以改用电压表来测量负载R 上的压降，从Vcc减去测得的压降值就是你想要的被测器件的耐压值。
电源电路中的核心还是变压器，如果它的性能不好，那么上述工作做得再好也是枉费心机。笔者的观点，电源变压器的性能并不取决于铁芯的形状，无论是环形、C型、E型变压器都可以取得好的效果，前提是你手中的变压器是一个真正合格的变压器，下面的步骤方法可以帮助我们在业余条件下定性的评估变压器的质量水平。
(1)听声音
在安静的环境下，变压器放到桌上，最好是木质的，变压器空载上电，耳朵贴近变压器，如果听不到“嗡嗡”
的哼声最好，有微微的哼声也可以用，如果非常明显，就最好不用。
(2)摸温度
把变压器放入一个比它体积大一倍左右的密闭盒子里，比如我们容易找到的鞋盒子里，引出输入、输出引线，按照变压器的规格接入额定负载，通电2小时左右，变压器不太烫手的为好，即使比较热，比环境的温度也不应该高出30℃。温升高不仅仅是热的问题，变压器的质量也是有问题的，比如铁芯质量不好等。同时变压器的哼声也不应该明显比“(1)”中的测试的高，也不应该出现瞬间哼声增高的情况或者断续的哼声增高的情况。
额定负载可以使用易得的电炉丝，一踹固定，一端接入交流电流表和大号的鳄鱼夹，通过调整鲟鱼夹在电炉丝的位置来获得合适的负载电流，比如电源变压器标称的是“28V、2A”，将电流表的读数调整到2A即可。如果没有交流电流表，就需要先接入整流电路，然后接入直流电流表。
(3)量空载电流
在变压器的初级回路中接入交流表或者使用非接触式的钳形电流表，次级空载，初级接入市电测量一下它的空载电流，一般而言，100VA左右的变压器，应该小于 40mA，以小于35mA为佳，200VA左右的变压器，应该小于60mA。这个数据和“(2)”有一定关系，空载电流大的变压器温升会比较高，如果没有交流电流表，这个步骤可以省略。
(4)测压降
使用“(2)”的方法进行进一步的测量，分别测量断开负载和接入负载条件下的次级电压，电压数值的变化越小越好，小于5V为佳。对于常见的对称双输出的变压器，两个输出的变化量用万用表(包括数字表)测量也应该看不出差别。
(5)测铜损

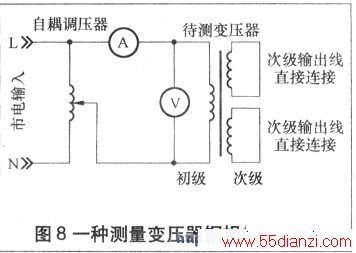

如果能够顺利完成上述(1)-(4)的测量，一般情况下这个变压器就可以满足我们的需要了，如果我们手中有交流电流表和自耦调压器的话，可以用图8的士办法进一步测量一下变压器的“铜损”。
对于有多个辅助绕组的变压器，只需要将两个主输出直接连接即可。
测试时，自耦变压器从0V起调，当电流表的读数达到变压器初级电流的标称值的时候，记录电压表的读数，铜损就可以按照如下公式近似得出：铜损≈A.V，电流的单位是安培，电压的单位是伏特。对于没有标称初级电流值的变压器，可以根据变压器的标称功率或者次级电压、电流值进行换算。一般来说，此时的电压表读数越小越好，对于100VA的变压器，这个读数最好小于10V。
经过一番测量，你可能会发现你的存货中有很多是滥竽充数，虽然发烧的元器件是有条件装出性能惊艳的机器的，但如果仅仅是“拿来主义”，把发烧元器件堆砌在一起，是很难达到预想中的效果的，相反，即使是普通的元件，如果精心“施工”，照样可以“语惊四座”，正所谓“把简单的事情做好，本身就不简单”。
