适合初学者制作的节日流水彩灯

　　这款节日流水彩灯电路，具有结构简单、制作容易等特点，非常适合初学者制作。
　　

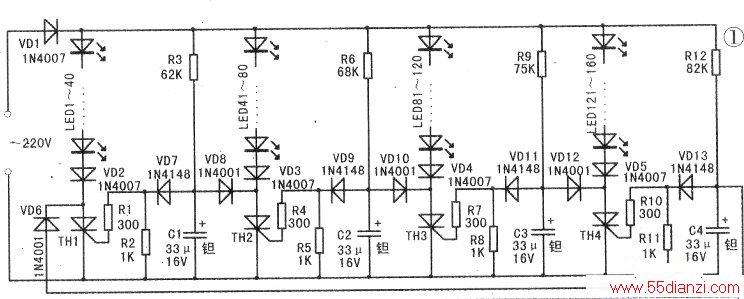

　　该节日流水彩灯电路见下图（为简化电路，图中只画出了4路）。其工作原理是：当插上市电电源插头届，220V交流电压经二极管VD1半波整流后，经电阻R3、R6、R9、R12分别给电容C1、C2、C3、C4充电。于是它们两端电压不断上升，由于R3数值较小，故Cl两端电压上升较快。当达到一定数值，使加至单向晶闸管TH1控制极电压超过0.75V时，单向晶闸管导通，与该单向晶闸管相串联的红色LED灯组点亮。随时间的推移，C2两端电压上升至使晶闸管TH2控制极电压超过0.75V，于是TH2导通，显然与它相串联的黄色LED灯组也点亮。与此同时，由于晶闸管TH2导通，故电容C1上储存的电荷将经二极管VD8、晶闸管TH2迅速放电完毕，当瞬时加在晶闸管TH1阳极电压为零时，晶闸管TH1关断，与之串联的红色LED灯组熄灭。随时间的延长，电容C3两端电压也上升至使晶闸管TH3控制极电压超过0.75V,于是TH3导通，显然与它相串联的绿色LED灯组也点亮。。
　　
　　由于晶闸管TH3导通，故电容C2上储存的电荷将经二极管VD10、晶闸管TH3迅速放电完毕。当瞬时加在晶闸管TH2阳极电压为零时，晶闸管TH2关断，与之串联的黄色LED灯组熄灭。
　　
　　随后，电容C4两端电压已上升至使晶闸管TH4控制极电压超过0.75V，于是TH4导通，显然与它相串联的蓝色LED灯组点亮。
　　
　　由于晶闸管TH4导通，故电容C3上储存的电荷将经二极管VD12、晶闸管TH4迅速放电完毕，且在瞬时加在晶闸管TH3阳极电压为零时，晶闸管TH3关断，与之串联的绿色LED灯组熄灭。
　　
　　不难看出，在TH2导通，TH1关断时电容C1又开始被充电。在TH3导通，TH2关断时电容C2又开始被充电，在TH4导通,TH3关断时电容C3又开始被充电。显然，在TH4导通后不久，C1两端电压又上升至使晶闸管TH1控制极电压超过0.75V，使该晶闸管再次导通，与该单向晶闸管相串联的红色LED灯组重新点亮。同时，TH4关断，与它相串联的蓝色LED灯组熄灭。
　　
　　由于TH1导通，C4上储存的电荷将经二极管VD6、晶闸管TH1迅速放电完毕，随后C2两端电压又上升至晶闸管TH2再次导通，显然黄色LED灯组又一次点亮，如此重复上述过程，直到电源关断为止。这样，在视觉上就可看到红、黄、绿、蓝LED彩灯组顺序发光，像流水一样非常好看。
　　
　　图中，二极管VD1—VD5可选用1N4007：VD6、VD8、VD10、VD12可选用1N4001;VD7、VD9、VD11、VD13应选用1N4148。单向晶闸管可用MCR100-6/-8电流为1A,耐压≥400V的。电容C1—C4应选用33μF/16V规格的钽电容。电阻R卜R12均选用功率1W，误差≤5%的金属膜电阻。红、黄、绿、蓝LED发光二极管每组40只，共160只。若嫌太少，还可以增加控制灯的路数，比如由4路增至5～6路。LED发光二极管可直接插在厚5mm的泡沫塑料板上，利用自身引脚进行正、负极串联焊接。并注意红、黄、绿、蓝LED按适当间隔交错排列。

　　

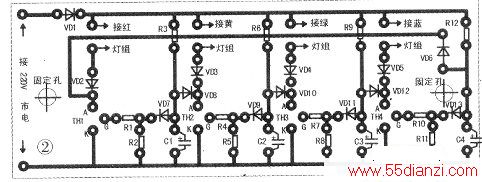

　　下图为该电路印板图，整个电路在按图2安装接线无误后，可通电调试。
　　
　　若LED管不是按红、黄、绿、蓝顺序发光，则是提前点亮的那一组控制电路的充电电容或充电限流电阻数值偏小（由于元件的离散性，其值不可能完全一致），可将R6、R9、R12先换成100kΩ实心可调电阻后进行调试。例如，红灯组亮后，绿灯组接着亮，则应对R9数值进行微调增大。反过来，也可对延迟点亮的那一组控制电路的充电限流电阻数值进行微调减小，直到符合按红、黄、绿、蓝顺序亮灯的要求为止。调试完成后，再用万用表量出R6、R9、R12的具体数值，换成固定电阻后即可通电工作，有兴趣的读者不妨动手一试。
