环保实用的时尚LED读书灯的制作

    DIY一个LED时尚读书灯，即环保时尚又十分实用。

    一、所需材料

    高亮白光LED灯5只，220Ω限流电阻5只，MINI-USB接口母座1只，以及覆铜板和三氯化铁等。

    二、制作过程

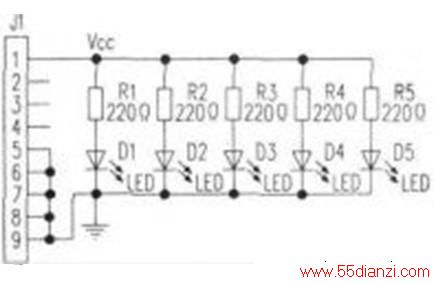

    1、在PROTEL里画原理图，如图所示。

    2、生成PCB文件。

    3、打印PCB在热转印纸上。

    4、用电熨斗把图案转印到覆铜板上。

    5、揭去热转印纸，将覆铜板放入三氯化铁溶液里腐蚀。

    6、钻孔，打磨。

    7、焊接安装元件。

    至此，读书灯的制作就大功告成了。使用时，只需要接上USB充电器，即普通的手机通用充电器，就可以躲进被窝里看小说了。光线很亮，也不损害眼睛，有兴趣的朋友可以试着做一个。
