用于电子词典的夜光电路

　　市面上大多数的掌上电子词典都没有夜光功能，这给使用者带来了诸多不便，为弥补该缺陷，特设计了此夜光电路。
　　
　　本夜光电路采用新型的EL薄膜冷光源，加之使用高性能的专用驱动电路，使得具有超薄、耗能低（静态电流<1μA、工作电流约9mA，视场致发光板的面积而定）、发光柔和均匀等优点。适合绝大多数的掌上电子词典加装。本人曾给“文曲星”、“快译通”、“大学士”、“诺亚舟”等许多品牌的掌上电子词典加装过本夜光电路，经过一年以来的使用，效果非常好。
　　
　　场致发光板(ElectmnIC Luminescnce)是一种高科技新产品。它由前电极ITO、发光层、介质层和后电极组成，是一种多层薄膜结构。
　　
　　其基本工作原理是利用交变电流激发发光层的Zns粉，而发出高亮度冷光。场致发光板通常具有大约2~6nF/平方英寸的等效负载电容，需要一个频率为400Hz～1000Hz、幅值为50～200Vpp的交流高压电来驱动。
　　
　　由于在采用Sv标准电源供电的设备或采用电池供电的便携式电子产品中无法直接产生场致发光灯所需的高压交流电压，故需要一个专门的电压变换器来产生这个电源。
　　

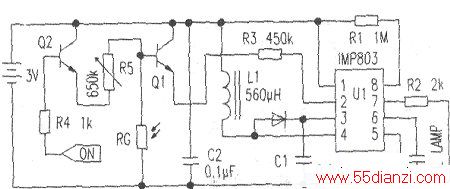

　　附图是一款采用美国IMP公司专用EL驱动器组成的高性能场致发光灯驱动电源。该电路在输入电压为2~6.5V时，可驱动约3～6平方英寸面积的EL背光灯。自动控制电路由R3、R4、R5、Q1、Q2和光敏电阻RG组成。ON端是整个电路的开启控制端，它接在电子词典的开关控制端。IMP803的②脚为开关控制端（高电平时开通）。从电路上分析可知：ON为高电平和光线较弱是驱动电路开启的两个相与条件，所以只有当电子词典开房后，ON端为高电平，且此时光线较弱，光敏电阻呈高阻状态，Q1的b极为高电平，Q1导通，才将驱动电路开启，使EL LAMP发光。可变电阻R5的作用是调节光线强度的阙值。在实际运用中发现R3的阻值大小可以调节驱动电路的工作电流，制作对应权衡场致发光板的面积和亮度，R3可在300 ~800kΩ之间选择。因为耍装进电子词典的狭小空间里，所以在制作时应选择体积尽可能小的贴片元件直接搭焊(lMP803为MICROSODIP-8小型贴片封装）。
　　
　　现以市场占有率很高的“文曲星”PC505型为例介绍其整个加装过程。先将液晶屏前的不干胶面板撕开，把无水酒精滴人液晶屏与上盏板的缝隙中，将粘贴两者的不干胶稀释，使他们易于分开。取出液晶屏后，将其背后的反光膜撕掉，用无水酒精洗去液晶屏上的不干胶。然后用薄薄的场致发光板去替代反光膜，将其固定在液晶屏上，再把整个液晶屏固定回原位，用热熔胶把整个电路粘在液晶屏右侧的空位上，连好线（线材最好选取不易折断的光头电缆或其他耐折导线），在不干胶面板上开个小透光孔，把光敏电阻对准小透光孔安装。最后就是电子词典的开关控制端的选取和整机调试。开关控制端的选取较为简单，其方法是用万用表逐个测试液晶驱动板上的焊点，直到找到那个随开机关机有高低电平变化的焊点为止，并将其与ON端相连。调试工作也很简单，只需先在光线不足的环境下，调节R5，使场致发光板刚好点亮。然后根据场致发光板的面积和所需的亮度改变R3的阻值，使之达到最好的效果。
　　
　　因为电子词典是很精密的东西，加上液晶屏上连有非常娇气的电缆，所以在此提醒各位在加装时要非常小心，否则后果不堪设想。
