一款灵敏声控电子开/关电灯

　　这款灵敏声控电子开/关的电灯，以击掌声作为检测信号，每击一次掌，电灯就点亮；再击一次掌，电灯就熄灭，如此循环。
　　
　　一、原理电路
　　

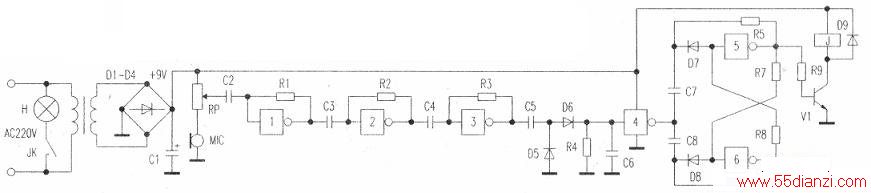

　　见附图。本电路使用一片六非门集成电路CD4069，其中门1、门2、门3和R1、R2、R3组成三级信号放大器。每击一次掌，掌声被驻极体话筒MIC检拾，经RP调节灵敏度后，由后续三级放大器进行信号放大，再经c5、D5、D6、C6检波，获得直流控制电压，此电压经门4反相后，再控制后续双稳态电路翻转。
　　
　　双稳态电路由门5、门6和周围元件组成，其翻转电平为负脉冲。当无击掌触发信号时，门4输入端经R4接地为低电平；则门4输出高电平，双稳态电路苯翻转。
　　
　　当有击掌触发信号时，门4输入端为高电平，则门4输出低电平，此负脉冲下降沿使双稳电子开关翻转。
　　
　　假设前一时刻门5输出低电平，VT截止，而此时门5输出高电平，VT饱和导通，继电器得电，其常开触点JK吸合，接通电灯回路，电灯H发光。此时，C6所检波的控制电平经R4逐渐泄放，门4再次输出高电平。
　　
　　当再击一下掌时，门4输入端再次检出高电平，则门4输出低电平，此负脉冲下降沿使双稳态电子开关再次翻转，门5输出低电平，VT截止，JK跳开，电灯H熄灭，如此循环，实现了用击掌声对电灯的开和关控制。
　　
　　二、元件选择
　　
　　门1—门6为CD4069,D1—D9为1N4001,C1=220μF,C2=C3 =C4 =C5 =0.01μF,C6=0.02μF,C7 =C8 =0.1μF,RP =15kΩ,R1=R2=R3=1MΩ,R4=2MΩ,R5-R6=43kΩ,R7=R8=10kΩ,R9=1kΩ,VT为9013，继电器为JZC-21F,MIC为小型驻极体话筒。
