利用IRS2530D构成四级可调光电子镇流器电路

利用IRS2530D构成四级可调光电子镇流器电路

点击数:7250 次   录入时间:03-04 11:56:05   整理:http://www.55dianzi.com   照明-彩灯电路

    1 关于IRS2530D和PIC12F629

    1)IRS2530D简介

    IRS2530D采用8引脚DIP或8引脚SOIC封装,IRS2530D的引脚图如图1所示,IRS2130D的外形封装图如图2所示,IRS2530D的内部功能框图如图3所示,IRS2530D的引脚功能如表1所示。



图1 IRS2530D的引脚图



    图1 IRS2530D的引脚图



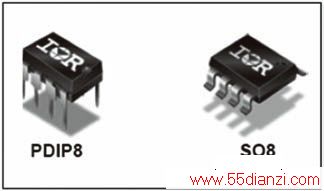

图2 IRS2130D的外形封装图



    图2 IRS2130D的外形封装图

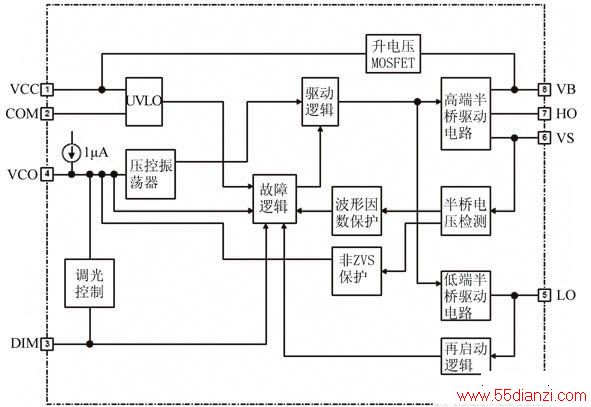

图3 IRS2530D的内部功能框图



    图3 IRS2530D的内部功能框图

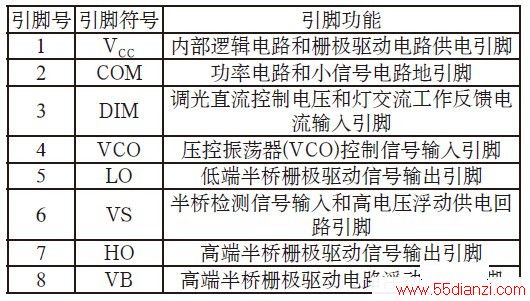

    表1 IRS2530D的引脚功能



表1 IRS2530D的引脚功能

    2)PIC12F629简介

    PIC12F629的引脚图如图4所示,PIC12F629的引脚功能表如表2所示。

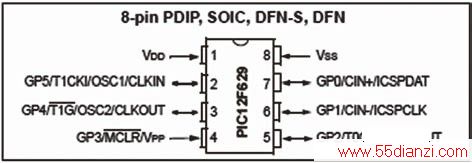

图4 PIC12F629引脚图



    图4 PIC12F629引脚图

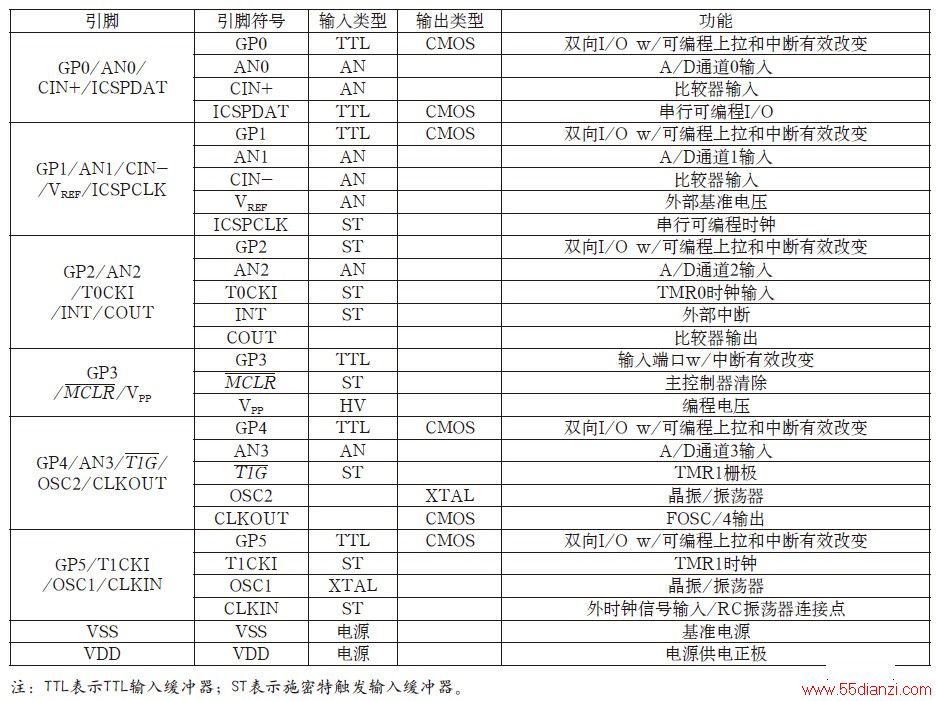

    表2 PIC12F629的引脚功能表



表2 PIC12F629的引脚功能表



    2 电路工作原理

    电路工作原理框图如图5 所示, 电路工作原理图如图6 所示。调光控制基准电压由IC1(IRS2530D)的DIM引脚提供,而调光控制电压由微控制器IC2(PIC12F629)的GP2引脚输出,微控制器IC2(PIC12F629)的GP引脚为通用I/O引脚,I/O引脚的功能可以通过软件设定为高阻输入或CMOS输出。微控制器IC2(PIC12F629)GP2引脚输出的调光控制方波脉冲电压经RC滤波后可获得IRS2530D所需的直流调光控制电压。在本电路,GP2引脚可以输出4种脉冲宽度(脉冲占空比)的调光控制方波脉冲电压,脉冲占空比越大则产生的DC调光控制电平越高。

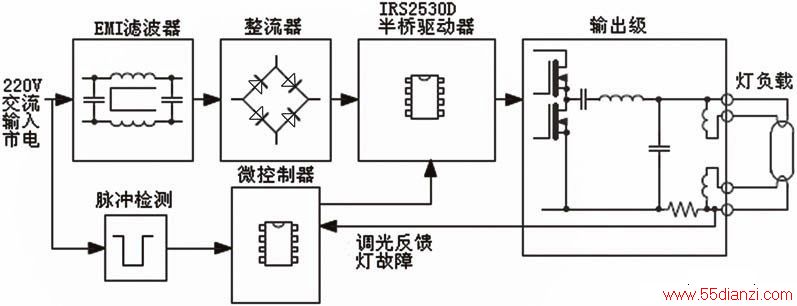

图5 电路工作原理框图



    图5 电路工作原理框图



www.55dianzi.com



图6 电路工作原理图



    图6 电路工作原理图

    在图6所示的电子镇流器电路中,电路的负载为25W的CFL灯负载,可以实现调光控制。电路中的EMI滤波器用以滤除来自交流市电供电的高频干扰信号。在微控制器PIC12F629中内含有DC调光控制电平越高。

    在图6所示的电子镇流器电路中,电路的负载为25W的CFL灯负载,可以实现调光控制。电路中的EMI滤波器用以滤除来自交流市电供电的高频干扰信号。在微控制器PIC12F629中内含有EEPROM,利用这个EEPROM可以在电源供电市电断电前存储最新的调光设定电平值,这样可以确保电子镇流器重新加电后以所存储的灯亮度设定值使灯负载重新发光工作。电路流程图如图7所示。

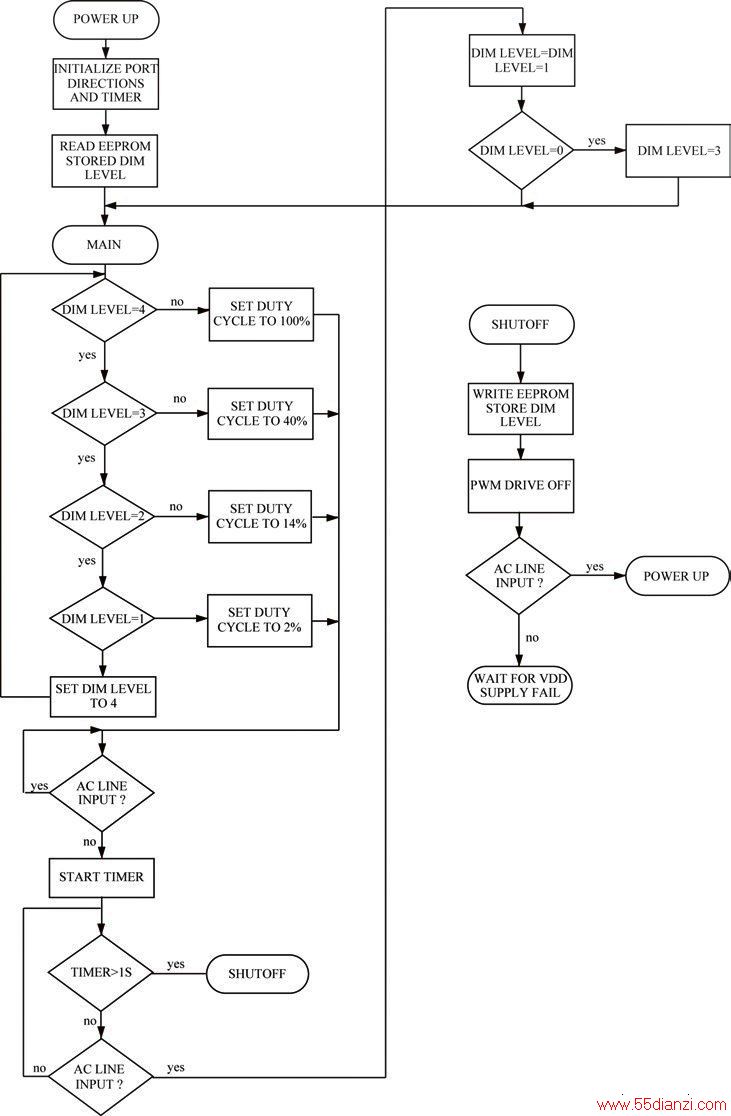

图7 电路流程图



    图7 电路流程图

    微控制器IC2(PIC12F629)的GP1输入引脚通过一个延迟时间很短的滤波电路连接到了220V交流输入市电供电,用于快速检测交流输入市电供电的接入或断开,当220V交流输入市电供电断开时,为IC2供电的电容C 1上存储的5V电压足以为IC2(PIC12F629)供电1s的时间,当220V交流输入市电供电断开时,IC2检测到这个迅速的变化,并使定时器开始定时,如果在1s的时间内220V的交流输入市电供电又恢复,调光电平降低1级,如果原先的调光级为最低值,这时调光级变为最大值。如果220V交流输入市电供电断开时间超过1s的时间,则电子镇流器电路的调光级不变。当电容C 1上的电压放电至低于微控制器IC2(PIC12F629)的最低工作电压VDD时,微控制器IC2(PIC12F629)处于关断工作状态。

    3 有关电路板图和实物图

    采用IRS2530D的4级可调光荧光灯智能电子镇流器电路板图和实物图分别如图8、图9和图10所示。



图8 实物图



    图8 实物图

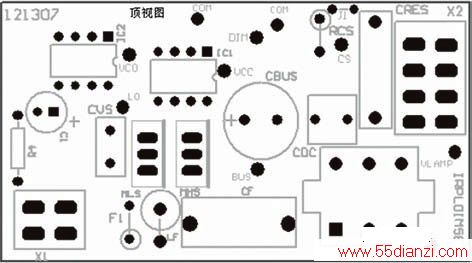

图9 丝印层图



    图9 丝印层图

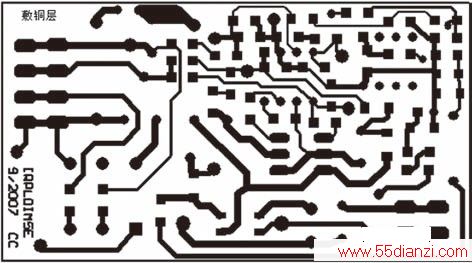

图10 印刷电路板图



    图10 印刷电路板图
