节电式双日光灯电路设计与制作

节电式双日光灯电路设计与制作

点击数:7336 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   照明-彩灯电路

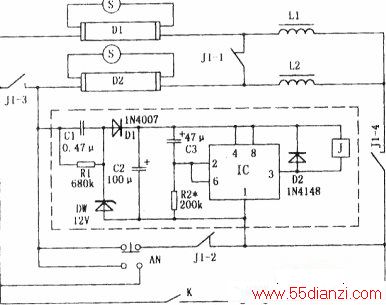

  在一般的日光灯电路中,由于电感镇流器的存在,不仅使线路功率因数降低,且有相当一部分功率消耗于镇流器上,同时发出令人生厌的“嗡嗡”声,通常,40W日光灯的启动电流在650mA左右,而正常工作时加在灯管两端的电压约为电源电压之半,工作电流约为启动电流之半。根据这一原理,试制了一种节电式双日光灯电路,可大大降低电耗,除可用于家庭外,特别适用于商店、会堂等安装有许多日光灯的场所。电路见下图。

  工作原理:合上开关K,两日光灯管D1、D2经J1—1、AN、J1-2呈串联态,不能启辉。按一下启辉按钮AN,AN的常闭接点断开(防止电源短路),常开接点接通,虚线框内的电子延时电路通电,220V市电经C1降压、DW稳压、D1整流、C2滤波后得到约12V直流电压加在时基集成电路IC上。IC是555时基电路,通电瞬间,由于03上电压不能突变,lC②⑥脚为高电位,③脚输出低电平,继电器J吸合,J1-2、J1-1断开,J1-4、J1-3闭合。松开AN后,延时电路由J1-3自锁供电。此时,两只日光灯和通常接法一样,经过数秒后启辉发光。再经过数秒后,随着03的充电,IC②⑥脚电位渐低至1/3Vce时,③脚跃变为高电平,J释放,J1-3、J1-4断开.J1-1、J1-2闭合,两足灯管呈串联态工作,每只灯管承受—半电源电压而正常发光,同时,延时电路失电。

  该电路控制部分仅在启动的数秒内工作,不会增加额外电耗,亦可保证电子元件工作寿命相对延长。

  元件选用与制作:J应选用具有两常开和两常闭触点的12V直流继电器,AN选用具有常开常闭双触点的按钮,lC用各种555时基电路均可。延时电路焊装于—块小电路板上,置于灯盒内。AN与电源开关K装于—处。

  本电路只需适当改变R2阻值,使延时时间稍长于日光灯启辉时间便可,其它不必调试。
