新颖的无级触模调光灯电路

　　(1)电路结构与特点
　　

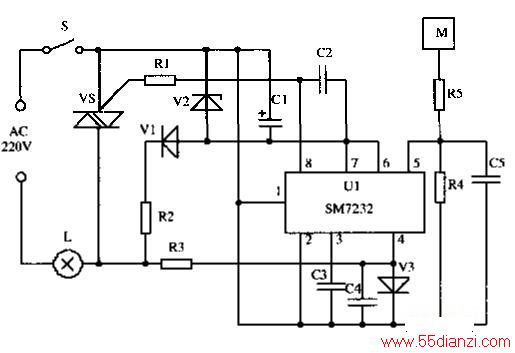

　　下图是一个新颖无级触模调光灯实用电路。当手指按住触模电极片M不放时，灯光的亮度会由暗渐亮，又由亮渐暗进行无级变化，当手指离开电极片后，灯光亮度即被固定下来。如短时间触模时，可进行“开”、“关”操作，而且预调的亮度可被电路记忆存储起来。本电路除用于白炽灯无级调光外，也可用于小型交流电机无级调速或电热器具调温等用途。

　　该电路的核心器件Ul是一块新颖触摸调光集成电路SM7232，它是老产品L37232的改进型，但性能要好得多。5M7232采用先进的cM05工艺制造，能在3—12v电压下工作，典型工作电压为5v(而老产品路7232是用PMos工艺制成，电源电压较高为12—18v)。SM7232为8脚双列宣插式塑封结构，各脚的功能是：1脚(vM)为电源正端。2脚(DOZE)、5脚(sEN)、6脚(5LAv2)都是相移控制输入端，其中5脚为触摸控制输入端，手触信号经R5、B4两个高值电阻输入，如触摸时间在39—399ms内，可完成开关灯；如触模时间大于399ms(约o．4秒)，可完成开灯或调光；如长时间按住触模片M，灯光亮度自动由暗渐亮又由亮渐暗；当认为合适时松手，亮度即被固定；如要关灯只要短暂触摸(小于o．4秒)即可，再短暂触摸(o．4秒)又可开灯，且保持原来调定的亮度。6脚功能与5脚相似，只是内部没有待殊逻辑电路，主要用于远距离控制时，不易因干扰而形成误动作。4脚(sW)为电源频率同步输入端，由内部队L锁定作为移相电路及亮度记忆电路产生输出触发脉冲的尽相位基准。3脚(cAP)是内部PLL的低通滤波电容外接。7脚(v9)为电源负端。8脚(0UT)为触发脉冲输出端。vl、v3、R2与Cl组成电阻降压半波整流稳压电路，输出5V直流电。B3为4脚提供同步信号。c4为滤波电容，可滤去尖脉冲干扰。c3为PLL滤波电容。R1为可控硅vs提供触发信号。R4阻值大小影响触摸灵敏度，一般用在220一680kn之间。
　　
　　(2)元件选择

　　在图中，U1选用sM7232集成电路；vs选用400v以上、1A小型塑封双向可控硅，如MAC94A4，其外形如同小型塑封三极管；V1、v3用1N4148型开关二极管；v2用5V、1／2W稳压二极管，如2CW53等。R2选用3951／2W金属膜电阻器；R1选用100kn、R3选用1．5Mo、R4选用2kn、R5选用10Mo，均为配Tx—1／4W型碳膜电阻器；C1用CDll—10V型100yF电解电容器；C3、c4选用4700pF、C5选用680pF、C2选用o．1PF，cTl型瓷介电容器；灯泡宜用loow以下的白炽灯；M宜选用铜片。
　　
　　(3)电路组装与调试
　　
　　将全部元器件逐一装在自制的印制电路板上，并固定在该台灯开关面板上。器对外只有两根引出线，可相普通开关一样直接并联在交流电源的相线上。该电路只要接线正确，一般不需要作任何调试就能正常工作d如本电路稍作改动，便可改为按健式调光开关，方法是：去掉R5和电极片M，在Ul的5脚和7脚之间接一按控开关即可。使用时，短暂地按一下按控开关(小于o．4秒)，可进行开、关灯；如长时间地按一下(太子o．4秒)，则可实现调光。若负载(电灯)功率大于100w，则需要相应加大可控硅vs的容量。
