1．工作原理

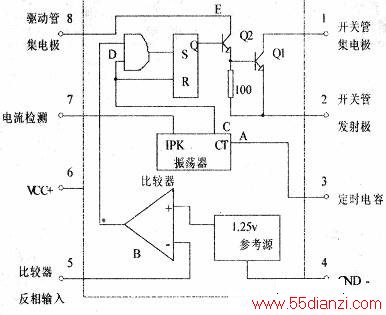

MC34063集成电路的内部方框见上图所示、下图是电路图、从锂电池输出直流电压3.7~8V到MC34063集成电路的⑥脚VCC电源正极，电容C1起稳定滤波电压的作用。工作流程是：MC30463集成电路的③脚外部定时电容C2．它不断地充电和放电，以产生振荡波型，充电和放电电流都是恒定不变的，振荡频率取决于外接定时电容C2的容量。
MC34063的内部与门的C输入端在振荡器对外充电时为高电平，D输入端通过电压进行比较器比较，输入电平低于阈值。当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通，外部V1晶体三极管2SD882构成DC-DC升压稳压转换电路，电感线圈L把电能转换磁场能量储存起来。反之当MC34063集成电路内部振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。外部电感线圈L、V1晶体三极管2SD882、VD1肖特基二极管1N5819、电容C3稳定地释放出33V的直流电压，向负载电阻R6、R7、R8、R9、R10、R11提供共6组并联，10只白光高亮度发光二极管串联进行照明，它具有电压稳定恒流的特点，6路总工作电流35mA左右，很省电。印刷线板上有22kΩ的可调电位器，可以从18V～33V连续调整（一般应调整在33V左右）。
电流限制通过检测连接在MC34063的⑥、⑦脚之间的电阻Rl上的压降来完成此功能的，当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过MC34063的内部CT管脚，外部③脚对定时电容C2进行快速充电以减少充电的时间和输出开关管的导通时间，结果使得输出开关管的关闭时间延长，从而有效地保护白光高亮度发光二极管。表l给出了选择元器件的清单、表2给出了MC34063集成电路芯片引脚电压值（用VC97数字高精度万用表测出）。
2．注意事项与调试：整个元器件选择好以后，就可以进行焊接了，先焊电阻、电容、电感线圈，因为有一部分是贴片元件，焊接有一定的难度，所以要仔细，还要防止手上的静电和电烙铁的静电，可能会击穿特别是MC34063集成电路和白光高亮度发光二极管。V晶体三极管2SD882的引脚排列见下图（采用T0-126封装）。全部焊接完毕后应仔细检查有无虚焊，合格以后就可通电调试，W可调电位器( 22kΩ)用无感改锥调整使VD1的输出电压在33V左右。该图示出了手机锂电池与MC34063集成电路的印刷线路板的焊接面和LED白光高亮度发光二极管的印刷线路板的排列，一款实用的直流LED白光高亮度发光二极管的灯就制作完成。
笔者选用3.7V锂电池做实验：用VC97高精度数字万用表测试，在线测量3.7V锂电池供给MC34063的集成电路芯片制作的LED白光直流照明灯的总工作电流为35mA左右。

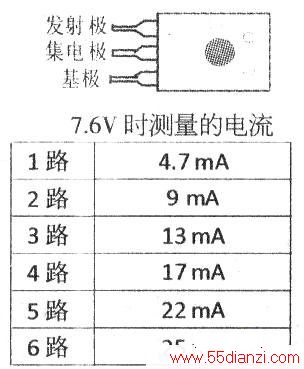

用2块锂电池7.6V做实验：用VC97高精度数字万用表测试MC34063的集成电路引脚电压见表3；然后测量每增加一路高亮度发光二极管点亮的工作电流见表4、在线测量7.6V锂电池供给LED白光直流照明灯的总工作电流为25mA左右。
以上数据可说明，3.7V～7.6V都可正常点亮高亮度发光二极管，3.7V供给只是电流大，7.6V电流小。电流大、照明时间短，电流小、照明时间长，但也跟锂电池的容量有一定的关系。
